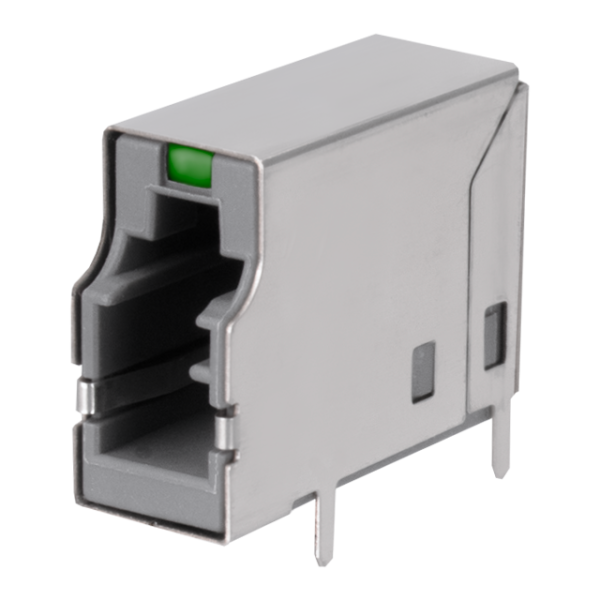

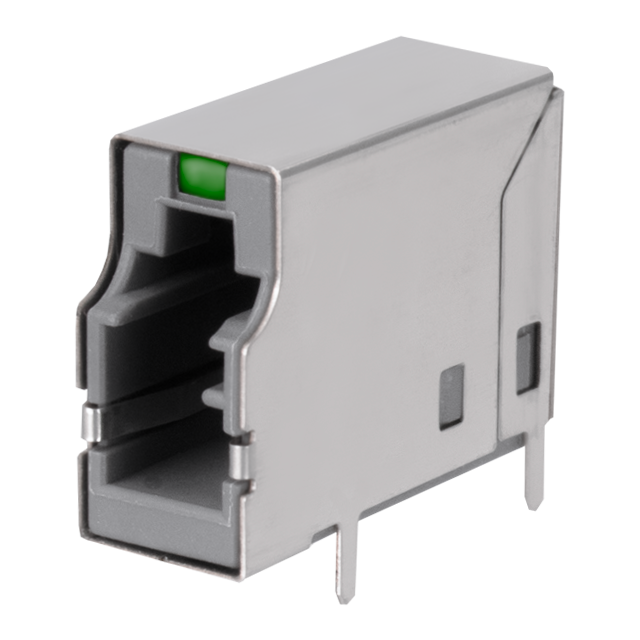

Bel SS‑69000‑001 – SPE RJ45 Buchse, horizontal, mit Lichtleiter
Kompakte SPE-Buchse für moderne Industrial-Ethernet-Anwendungen
Die Bel SS‑69000‑001 ist eine Single Pair Ethernet (SPE) Buchse, die speziell für platzsparende Industrie- und Gebäudeautomationslösungen entwickelt wurde. Sie entspricht dem Standard IEC 63171‑1 und eignet sich für Datenraten bis zu 1000Base‑T1 sowie für die Power over Data Line (PoDL) Stromversorgung bis Klasse 15.Durch das geschirmte Gehäuse und den integrierten Lichtleiter zur LED-Statusanzeige bietet die Buchse höchste Zuverlässigkeit bei minimalem Platzbedarf – ideal für moderne Sensorik, Steuerungen und IoT-Geräte.
Strom und Daten über ein einziges Kabelpaar
Der SS-69000-001 unterstützt Power over Data Line (PoDL) bis Klasse 15 und ermöglicht effiziente Installationen mit geringem Kabelaufwand, bei denen sowohl Strom als auch Ethernet-Daten über ein einziges Twisted-Pair-Kabel übertragen werden – das spart Platz, Gewicht und Kosten.Industrietaugliches Design für raue Umgebungen
Die Buchse besteht aus langlebigen Materialien (PBT-Gehäuse, Kontakte aus Kupferlegierung, Vergoldung) und ist für Betriebstemperaturen von –20 °C bis +60 °C geeignet. Damit eignet sie sich ideal für intelligente Gebäude, Maschinensteuerungen, industrielle Sensoren und robuste IIoT-Anwendungen.Eigenschaften & Vorteile
- IEC 63171‑1-konform – Standard für industrielle Single Pair Ethernet Anwendungen
- Horizontaler 90° Einbau (Through-Hole) für Leiterplatten
- Geschirmte Bauform (NF) für erhöhte EMV-Sicherheit
- Mit Lichtleiter zur optischen Statusanzeige über externe LEDs
- Unterstützt PoDL / SpoE bis Klasse 15 (Power & Daten über ein Adernpaar)
- Robustes Design: PBT-Kunststoffgehäuse, vergoldete Kontakte
- Betriebstemperatur: –20 °C bis +60 °C
Typische Anwendungsbereiche
- Gebäude- und Industrieautomation (Smart Building, Smart Factory)
- PoDL-fähige Sensoren und Aktoren
- Ethernet-basierte Steuer- & Regeltechnik
- HVAC- und Lichtsteuerungen
- Kompakte, stromsparende IoT-Geräte
| Merkmal | Details |
|---|---|
| Hersteller | Bel / Stewart Connector |
| Artikelnummer | SS-69000-001 |
| Typ | Modular Jack – Single Pair Ethernet (SPE) |
| Standard | IEC 63171-1 |
| Bauform | Horizontal, 90°, Through-Hole |
| Abschirmung | Geschirmt (EMV-sicher, Metallgehäuse) |
| Lichtleiter | Ja (zur Ansteuerung einer externen LED) |
| Anzahl Positionen | 1 × 2-polig |
| Übertragungsrate | Bis zu 1000Base-T1 |
| PoDL / Stromversorgung | Ja, bis Klasse 15 (PoDL / SpoE) |
| Kontaktmaterial | Kupferlegierung, 30μ" Goldbeschichtung |
| Isoliermaterial | PBT UL 94V-0, halogenfrei |
| Betriebstemperatur | –20 °C bis +60 °C |
| Typische Anwendungen | Gebäudeautomation, Industrie, Sensorik, PoDL-Geräte |
| Montageart | Leiterplatteneinbau (THT – Through-Hole Technology) |
| Zertifizierungen | RoHS-konform |
