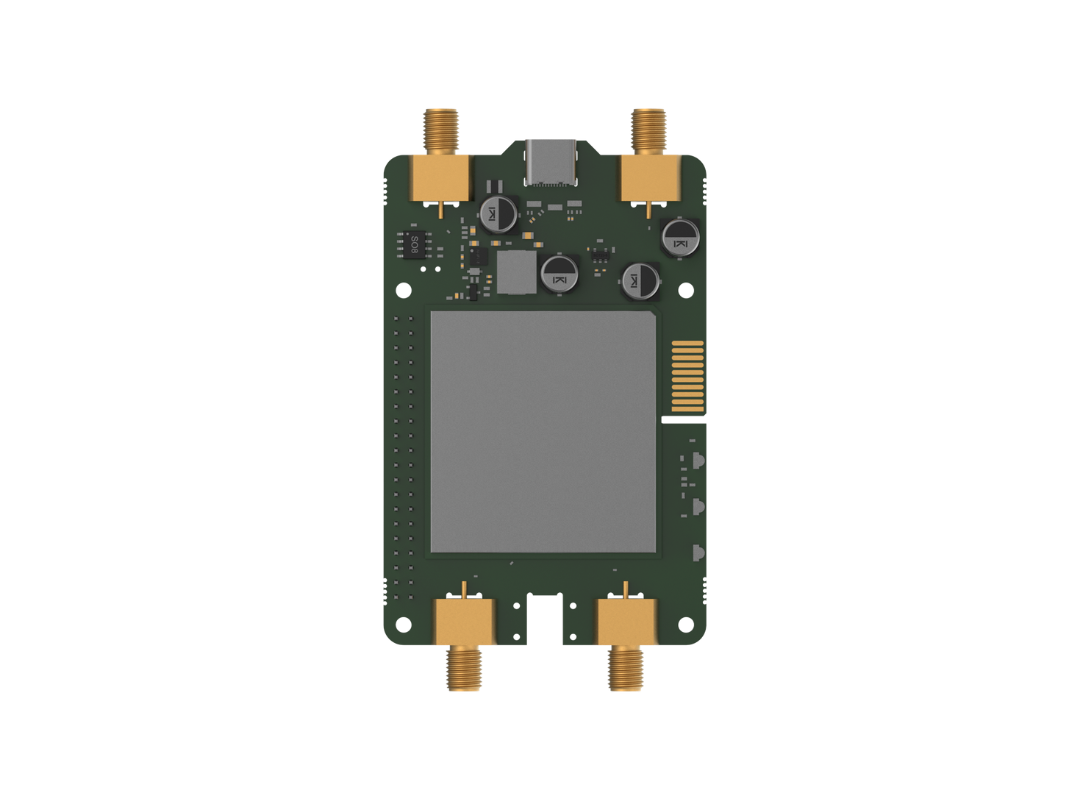

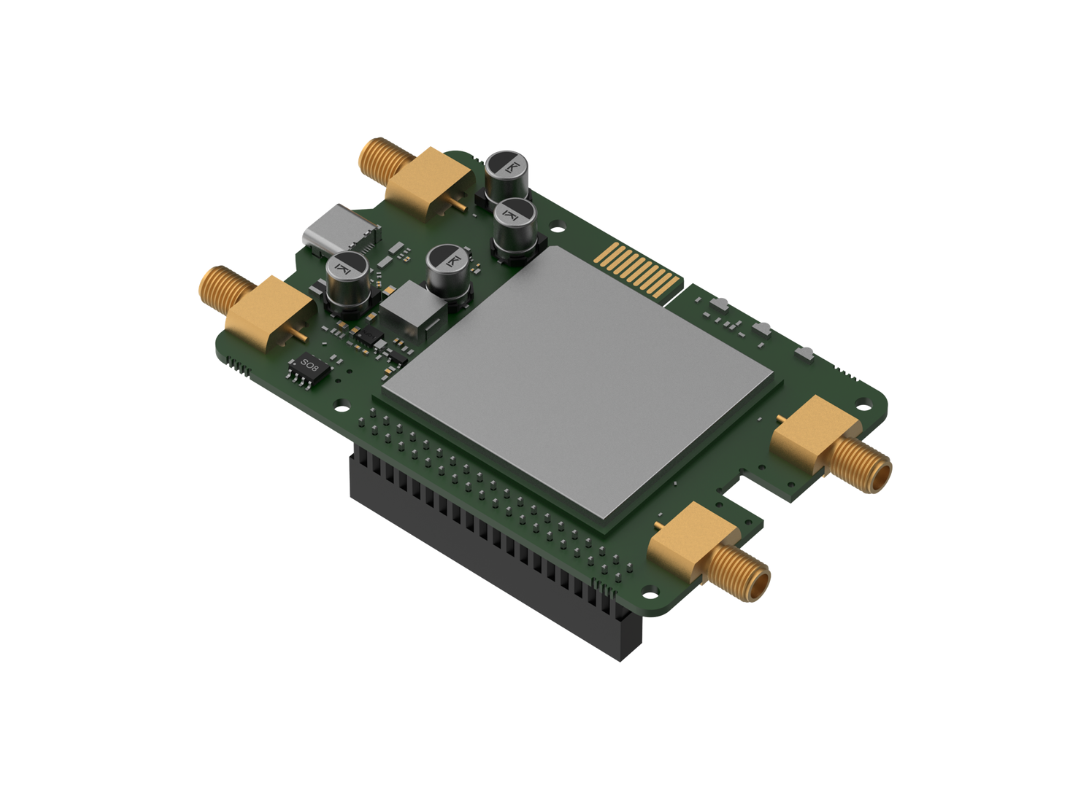

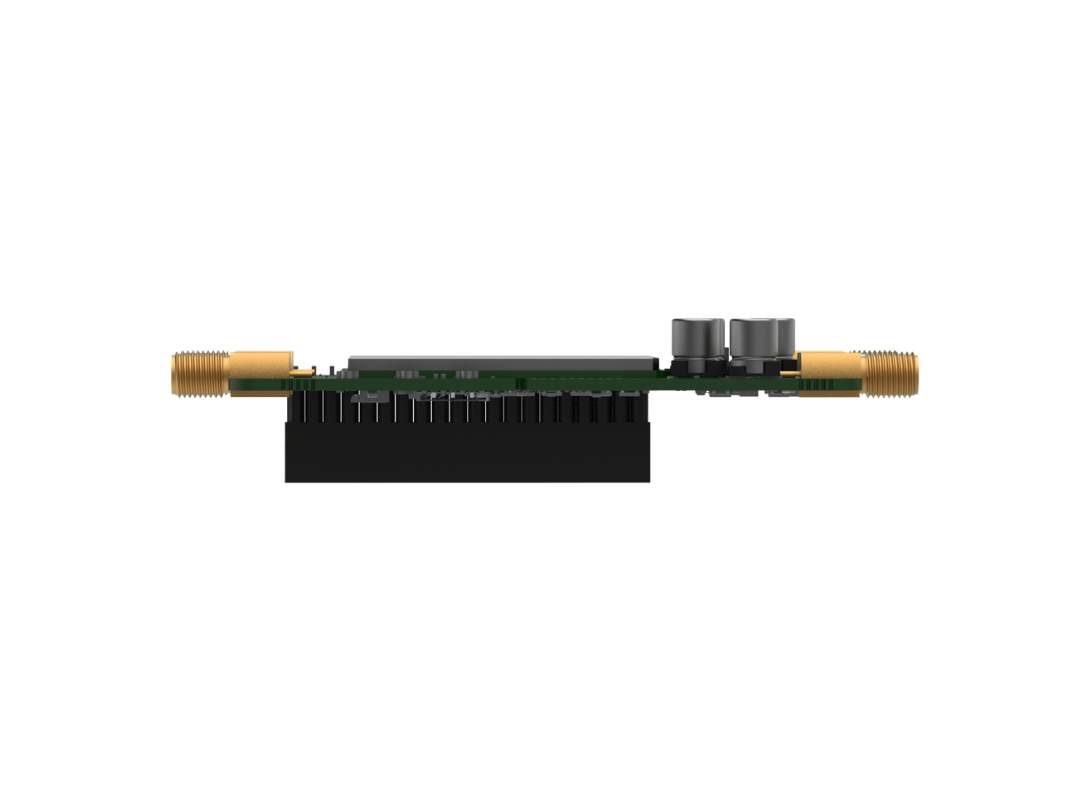

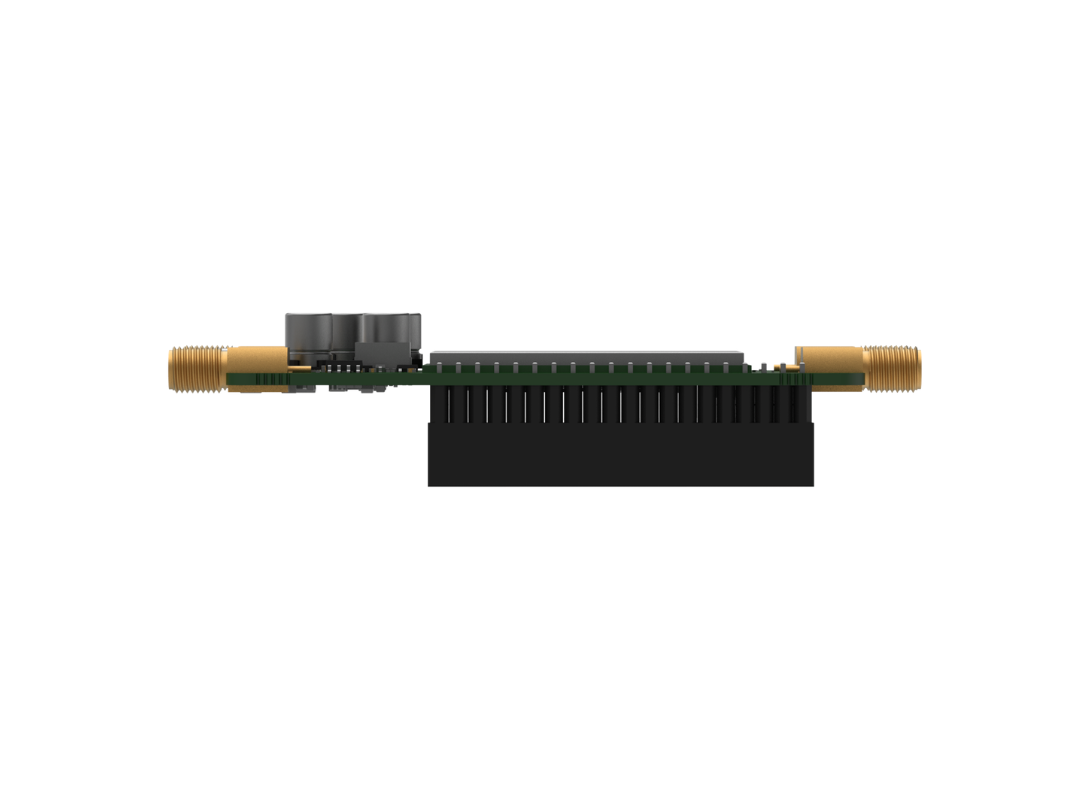

Calyx 4G / EBD021 - 4G HAT

Mobilfunk-HAT+ für kompakte Embedded-Plattformen

Der Teltonika Calyx 4G / EBD021 erweitert Systeme auf Basis von Raspberry Pi 4, Raspberry Pi 5 und Rubik Pi um eine integrierte Mobilfunkanbindung im HAT+-Format. Die Baugruppe ist für Embedded- und Integrationsaufgaben ausgelegt, bei denen mobile Datenkommunikation direkt auf der Host-Plattform bereitgestellt werden soll.

Host-Anbindung und Systemintegration

Für die Einbindung in bestehende Hardwaredesigns stehen ein 40-Pin-GPIO-Header und ein USB-Type-C-Anschluss zur Verfügung. Die Versorgung kann wahlweise über USB Type-C oder über den 40-Pin-Header erfolgen. Dadurch lässt sich das HAT flexibel in kompakte Systeme integrieren, in denen Stromversorgung, Datenschnittstelle und Trägerplattform eng aufeinander abgestimmt werden müssen.

4G-Konnektivität mit GPIO-basierter Modemsteuerung

Die EBD021-Variante unterstützt 4G LTE Cat 4 und ermöglicht zusätzlich den Rückfall auf 3G- und 2G-Netze. Für die Steuerung des Mobilfunkmodems stehen GPIO-Funktionen für PWR_KEY, Wake-up und Reset zur Verfügung. Das ist besonders relevant für technische Anwendungen, in denen der Modemstatus aus dem Host-System heraus kontrolliert werden soll.

Ausgelegt für platzkritische und robuste Aufbauten

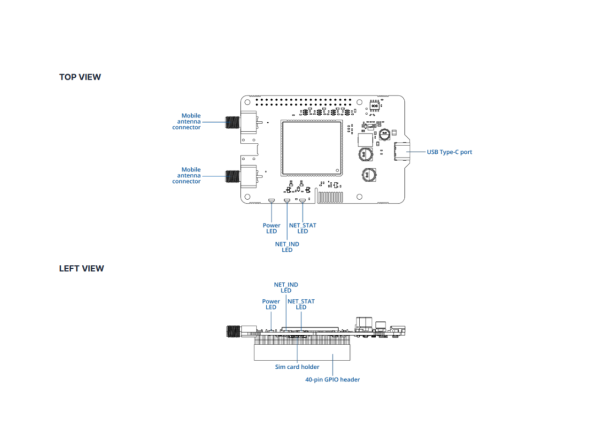

Das Board verfügt über einen Nano-SIM-Slot im 4FF-Format, zwei SMA-Anschlüsse für Mobilfunkantennen und Status-LEDs für Power- und Netzwerkanzeige. Mit seiner kompakten Bauform und dem erweiterten Betriebstemperaturbereich eignet sich das HAT für Embedded-Aufbauten, in denen eine direkte, hardwareseitig integrierte Mobilfunkanbindung erforderlich ist.

Technische Spezifikationen

• Hersteller: Teltonika Networks
• Produkt: Calyx 4G / EBD021
• Produkttyp: Embedded Cellular Raspberry Pi HAT+
• Host-Plattformen: Raspberry Pi 4, Raspberry Pi 5, Rubik Pi
• Mobilfunkstandards: 4G LTE-FDD Cat 4, 4G LTE-TDD Cat 4, DC-HSPA+, 3G, 2G EDGE, 2G GPRS
• Datenraten: LTE-FDD bis 75 Mbit/s DL / 50 Mbit/s UL; LTE-TDD bis 65 Mbit/s DL / 35 Mbit/s UL; DC-HSPA+ bis 42 Mbit/s DL / 5,76 Mbit/s UL; 3G bis 384 kbit/s DL / 384 kbit/s UL; EDGE bis 236,8 kbit/s DL / 236,8 kbit/s UL; GPRS bis 85,6 kbit/s DL / 85,6 kbit/s UL
• 3GPP Release: Release 9
• Versorgung: USB Type-C 5 VDC oder über 40-Pin-Header mit 5 VDC und 3,3 VDC
• USB: USB 2.0
• GPIO: 40-Pin-GPIO-Header
• GPIO-Modemsteuerung: PWR_KEY, Modem wakeup, Modem reset
• PCM: PCM Digital Interface, 0 bis 3,3 V Logikpegel
• SIM: 1x Nano-SIM-Slot (4FF), Push-Pull
• Antennenanschlüsse: 2x SMA für Mobilfunk
• Status-LEDs: 1x Power, NET IND, NET STAT
• Abmessungen (B x H x T): 56 x 23,11 x 95,48 mm
• Gewicht: 57 g
• Betriebstemperatur: -40 °C bis 75 °C
• Zulassungen: CE, UKCA, EAC, UCRF, RCM, CB, WEEE
• Region / verfügbare Version: EMEA, Thailand, Australien, Neuseeland
• Unterstützte Bänder: LTE-FDD B1, B3, B5, B7, B8, B20, B28; LTE-TDD B38, B40, B41; 3G B1, B8; 2G B3, B8
• Standardpaket: Calyx, Quick Start Guide, PCB Connector, USB Type-C auf USB Type-A Kabel, Fasteners Kit
• HS Code: 851762
• HTS: 8517.62.00

Passende Anwendungsbereiche

• Mobilfunkintegration in Raspberry-Pi- und Rubik-Pi-basierte Embedded-Systeme.
• Embedded-Gateways und Edge-Systeme mit Nano-SIM-basierter WAN-Anbindung.
• Industrie- und Automatisierungslösungen mit GPIO-gesteuerter Modemlogik.
• Telemetrie- und Remote-Zugangsanwendungen mit externer Mobilfunkantenne.
• Kompakte Systemdesigns, bei denen Mobilfunk, Host-Anbindung und Stromversorgung direkt auf der Trägerplattform zusammengeführt werden.
• Installationen in Umgebungen mit erweitertem Temperaturbereich.
