Calyx 5G / EBD050 - 5G HAT

5G-HAT für leistungsfähige Embedded-Plattformen

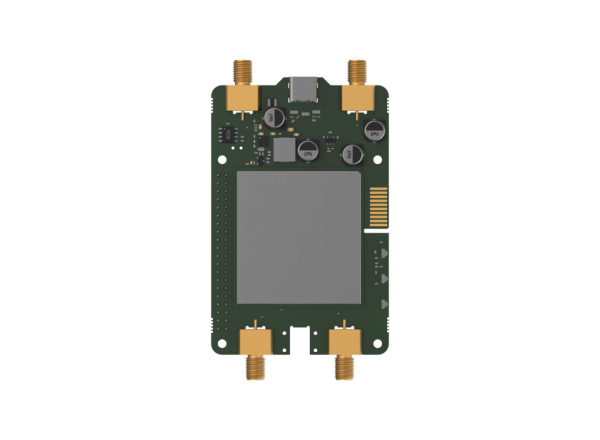

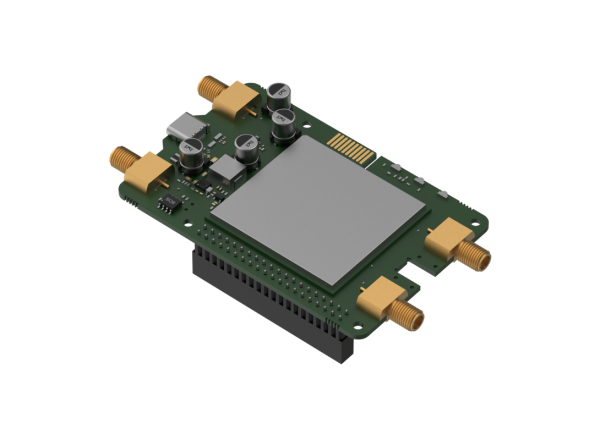

Der Teltonika Calyx 5G / EBD050 erweitert Systeme auf Basis von Raspberry Pi 4, Raspberry Pi 5 und Rubik Pi um eine integrierte 5G-Mobilfunkanbindung im HAT+-Format. Die Baugruppe ist für Embedded- und Integrationsaufgaben ausgelegt, bei denen höhere Datenraten, externe Antennenanbindung und eine direkte Host-Integration auf Hardwareebene gefragt sind.

Ausgelegt für Host-Anbindung und kompakte Systemintegration

Für die Einbindung in bestehende Hardwaredesigns stehen ein 40-Pin-GPIO-Header und ein USB-Type-C-Anschluss zur Verfügung. Die Versorgung kann über USB Type-C oder über den 40-Pin-Header erfolgen. Damit lässt sich das HAT in kompakte Systemarchitekturen integrieren, in denen Trägerplattform, Datenpfad und Spannungsversorgung eng aufeinander abgestimmt werden müssen.

5G-Sub-6-Konnektivität mit LTE- und 3G-Unterstützung

Die EBD050-Variante unterstützt 5G Sub-6 GHz im SA- und NSA-Betrieb und ergänzt dies um 4G LTE Cat 19 sowie 3G. Dadurch eignet sich das Board für Anwendungen, in denen eine breit aufgestellte Mobilfunkanbindung mit hoher Bandbreite und moderner Netzunterstützung direkt auf der Host-Plattform bereitgestellt werden soll.

Technische Integration mit GPIO, USB und externen Antennen

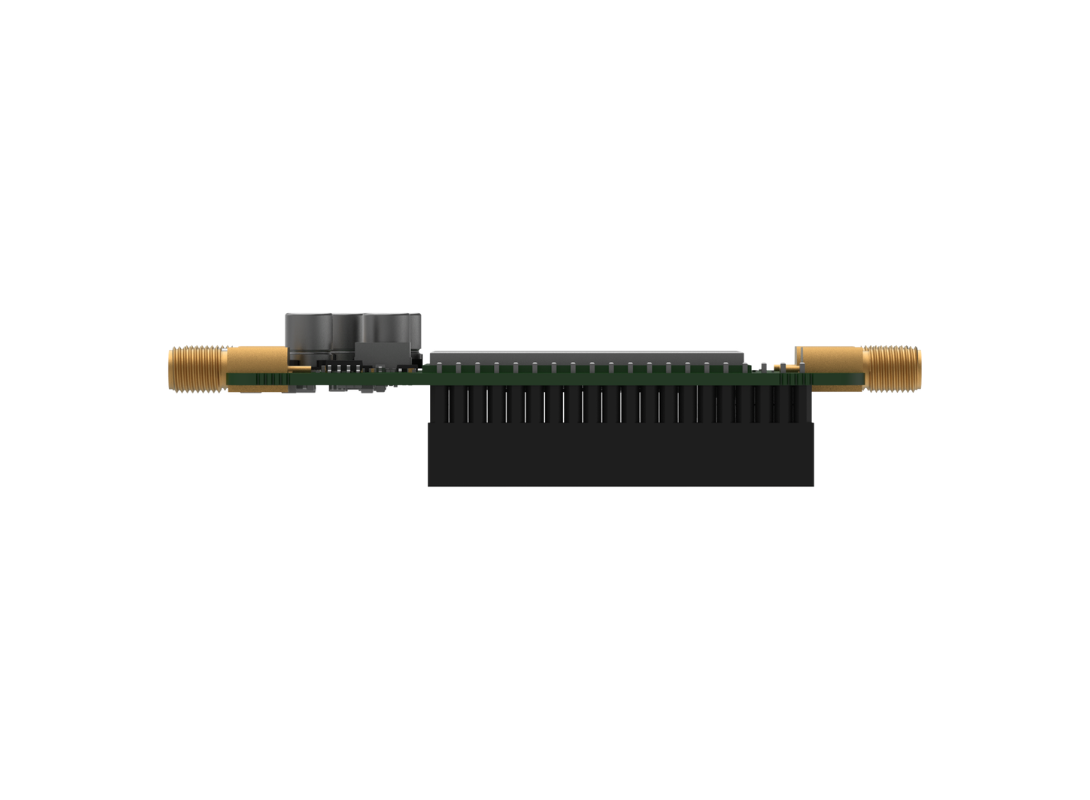

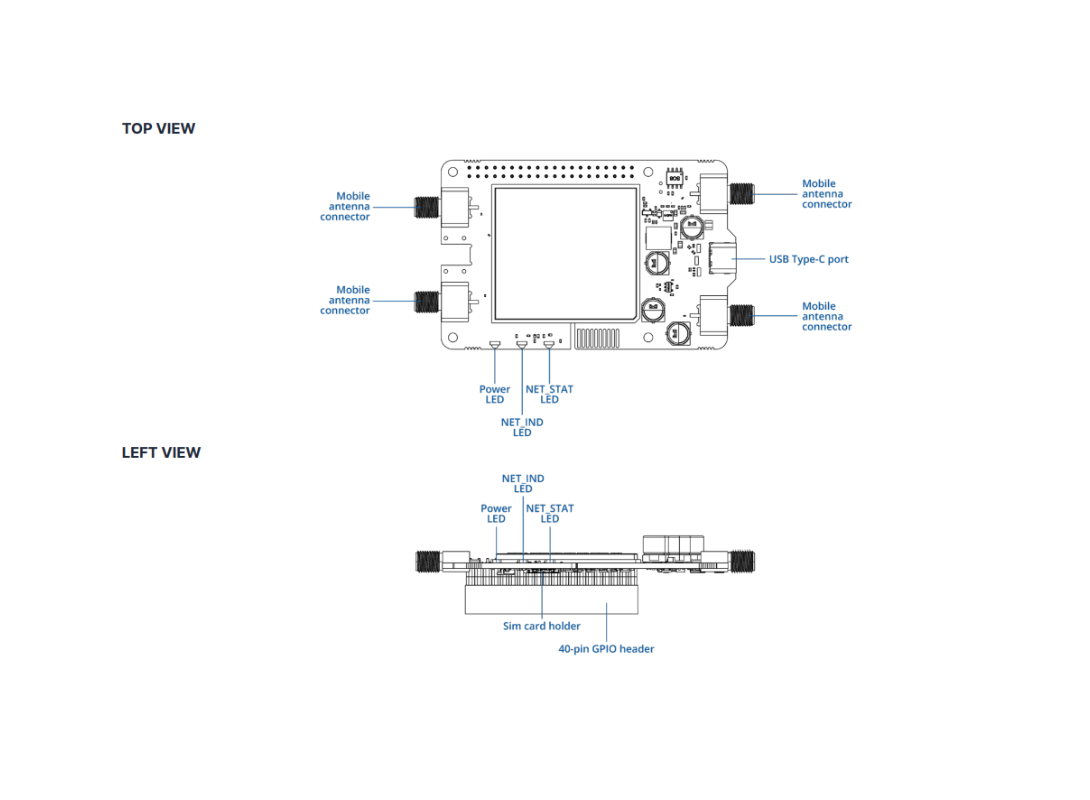

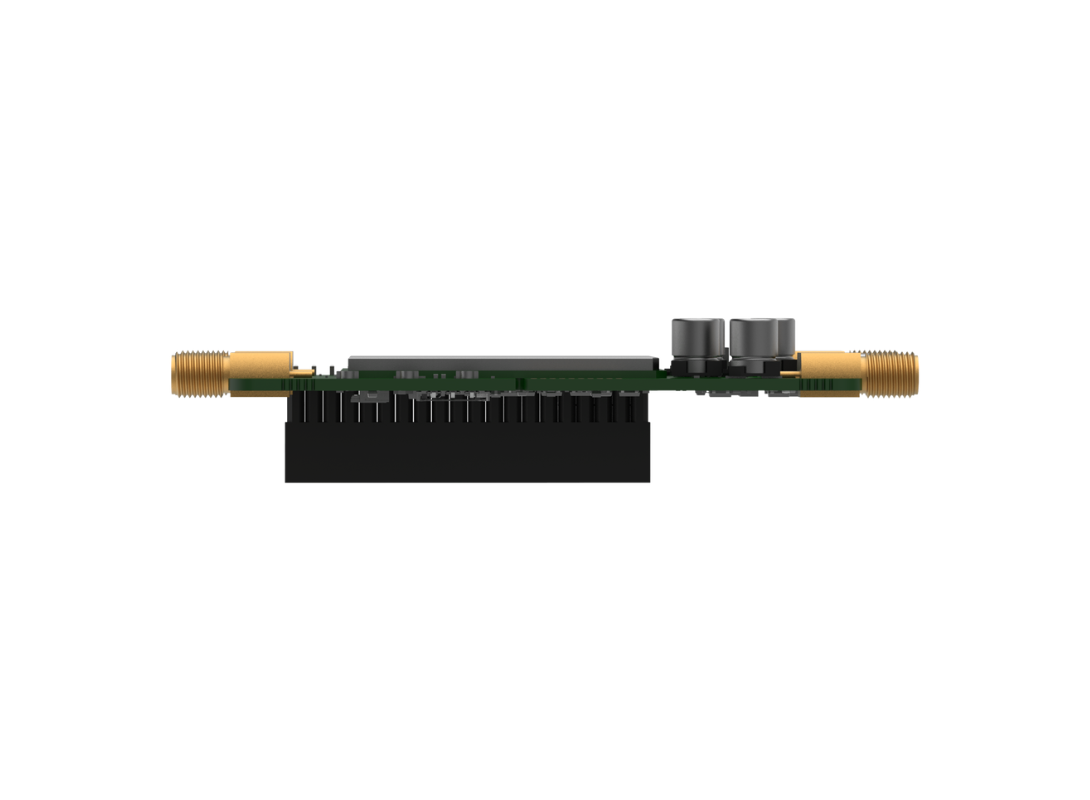

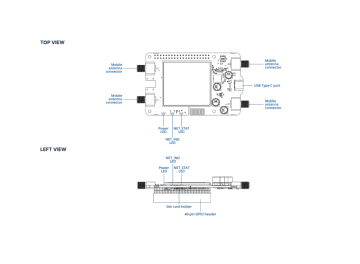

Für die Modemsteuerung stehen GPIO-Funktionen für PWR_KEY, Wake-up und Reset zur Verfügung. Ergänzend bietet das Board einen Nano-SIM-Slot im 4FF-Format, eine PCM-Digitalschnittstelle, vier SMA-Anschlüsse für Mobilfunkantennen sowie Status-LEDs für Power- und Netzwerkzustände. Durch USB 3.0 und die erweiterte Antennenausstattung ist die EBD050-Variante auf leistungsorientierte Embedded-Aufbauten ausgelegt.

Technische Spezifikationen

• Hersteller: Teltonika Networks
• Produkt: Calyx 5G / EBD050
• Produkttyp: Embedded Cellular Raspberry Pi HAT+
• Host-Plattformen: Raspberry Pi 4, Raspberry Pi 5, Rubik Pi
• Mobilfunkstandards: 5G NR SA/NSA, 4G LTE Cat 19, 3G
• Datenraten: 5G Sub-6 GHz SA/NSA bis 2,4 Gbit/s DL / 900 Mbit/s UL und bis 3,4 Gbit/s DL / 550 Mbit/s UL; 4G LTE Cat 19 bis 1,6 Gbit/s DL / 200 Mbit/s UL; 3G bis 42 Mbit/s DL / 5,76 Mbit/s UL
• 3GPP Release: Release 16
• Versorgung: USB Type-C 5 VDC oder über 40-Pin-Header mit 5 VDC und 3,3 VDC
• USB: USB 3.0
• GPIO: 40-Pin-GPIO-Header
• GPIO-Modemsteuerung: PWR_KEY, Modem wakeup, Modem reset
• Modem wakeup Logik: Digital Input, 0 bis 3,3 V, active Low
• PCM: PCM Digital Interface, 0 bis 3,3 V Logikpegel
• SIM: 1x Nano-SIM-Slot (4FF), Push-Pull
• Antennenanschlüsse: 4x SMA für Mobilfunk
• Status-LEDs: 1x Power, NET IND, NET STAT
• Abmessungen (B x H x T): 56 x 23,11 x 100,8 mm
• Gewicht: 57 g
• Betriebstemperatur: -40 °C bis 75 °C
• Zulassungen: CE, UKCA, EAC, UCRF, FCC, ISED (IC), RCM, CB, WEEE
• Verfügbare Versionen: EMEA / APAC / Brasilien sowie North America
• 5G-Bänder EMEA/APAC/Brasilien: n1, n3, n5, n7, n8, n20, n28, n38, n40, n41, n71, n75, n76, n77, n78
• 4G LTE-FDD EMEA/APAC/Brasilien: B1, B3, B5, B7, B8, B20, B28, B32, B71
• 4G LTE-TDD EMEA/APAC/Brasilien: B38, B40, B41, B42, B43
• 3G EMEA/APAC/Brasilien: B1, B5, B8
• 5G-Bänder North America: NSA n2, n5, n7, n12, n13, n14, n25, n26, n29, n30, n38, n41, n48, n66, n70, n71, n77, n78; SA n2, n5, n7, n12, n13, n14, n25, n26, n29, n30, n38, n41, n48, n66, n70, n71, n77, n78
• 4G LTE-FDD North America: B2, B4, B5, B7, B12, B13, B14, B17, B25, B26, B29, B30, B66, B71
• 4G LTE-TDD North America: B38, B41, B42, B43, B48
• Standardpaket: Calyx, Quick Start Guide, PCB Connector, USB Type-C auf USB Type-A Kabel, Fasteners Kit
• HS Code: 851762
• HTS: 8517.62.00

Passende Anwendungsbereiche

• 5G-Integration in Raspberry-Pi- und Rubik-Pi-basierte Embedded-Systeme.
• Leistungsfähige Edge-Systeme und Embedded-Gateways mit direkter WAN-Anbindung.
• Industrie- und Automatisierungslösungen mit GPIO-gesteuerter Modemlogik.
• Telemetrie-, Fernwartungs- und Remote-Zugangsanwendungen mit externer Antenneninfrastruktur.
• Kompakte Systemdesigns, in denen 5G-Konnektivität, Host-Anbindung und Stromversorgung direkt auf der Trägerplattform kombiniert werden.
• Installationen mit erweitertem Temperaturbereich und höherem Bandbreitenbedarf.
