5G-RedCap-HAT für kompakte Embedded-Plattformen

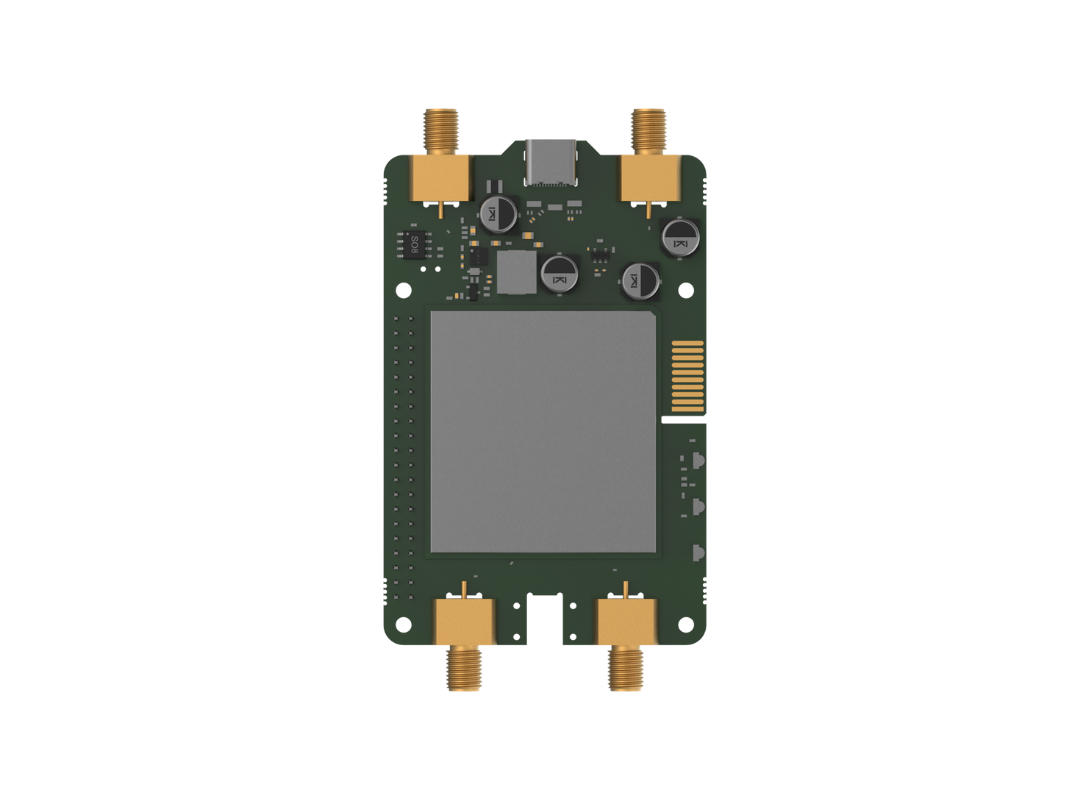

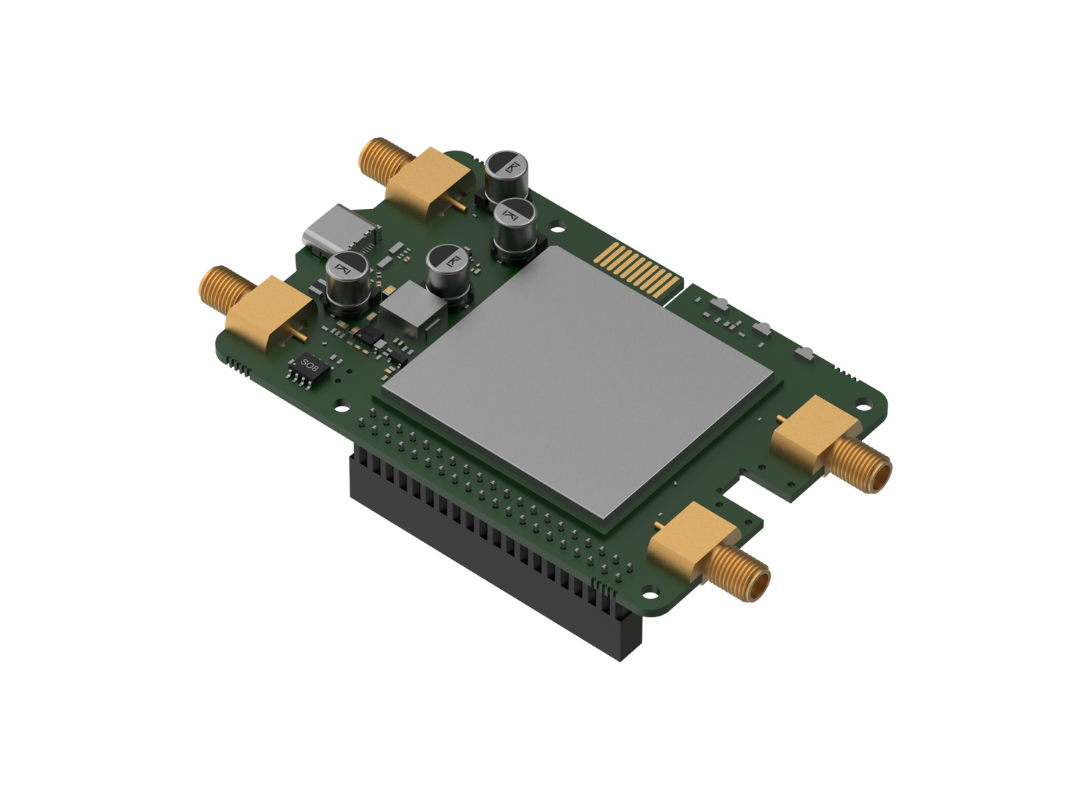

Der Teltonika Calyx 5G Red Cap / EBD070 erweitert Systeme auf Basis von Raspberry Pi 4, Raspberry Pi 5 und Rubik Pi um eine integrierte Mobilfunkanbindung im HAT+-Format. Die Ausführung ist auf platzsparende Embedded- und Integrationsaufgaben ausgelegt, bei denen 5G-RedCap-Konnektivität direkt auf der Host-Plattform bereitgestellt werden soll.
Einbindung auf Host-Ebene
Für die Integration in bestehende Hardware stehen ein 40-Pin-GPIO-Header und ein USB-Type-C-Anschluss zur Verfügung. Die Versorgung kann über USB Type-C oder über den 40-Pin-Header erfolgen. Dadurch lässt sich das HAT in kompakte Systemarchitekturen einbinden, in denen Stromversorgung, Datenschnittstelle und Trägerplattform eng zusammengeführt werden.
5G RedCap mit zusätzlicher LTE-Unterstützung
Die EBD070-Variante unterstützt 5G NR SA im RedCap-Umfeld und bietet zusätzlich 4G LTE. Damit eignet sich das Board für Anwendungen, bei denen eine moderne Mobilfunkanbindung mit kompakter Hardwareplattform kombiniert werden soll, ohne auf klassische Host-Integration über GPIO und USB zu verzichten.

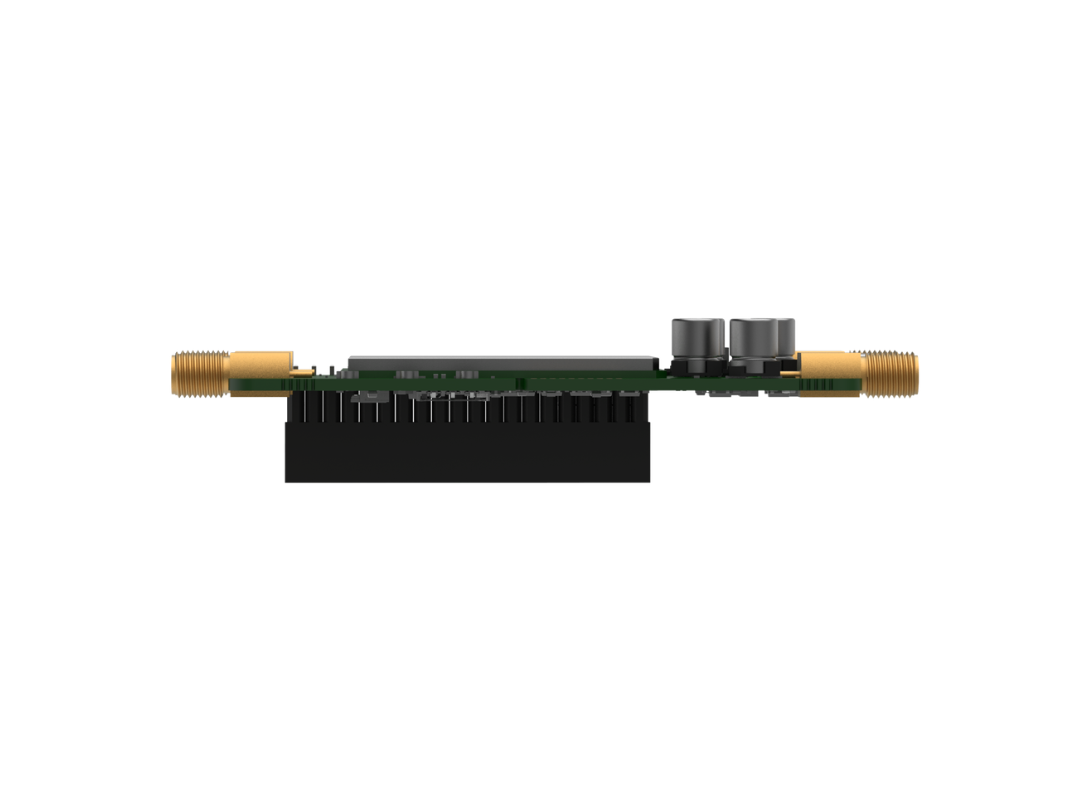

Steuerung und Schnittstellen für Integrationsprojekte

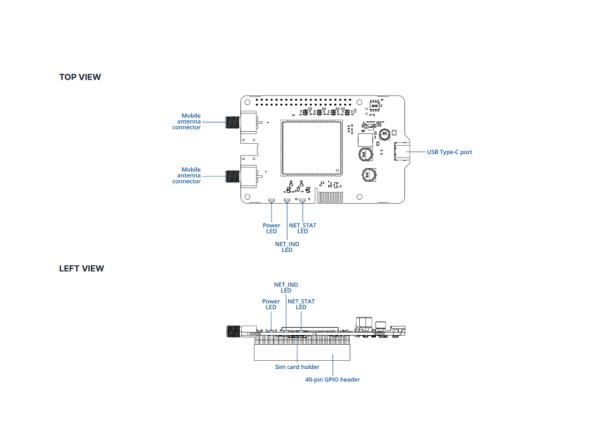

Für die Modemsteuerung stehen GPIO-Funktionen für PWR_KEY, Wake-up und Reset zur Verfügung. Ergänzend bietet das Board eine PCM-Digitalschnittstelle, einen Nano-SIM-Slot im 4FF-Format, zwei SMA-Anschlüsse für Mobilfunkantennen und Status-LEDs für Power- und Netzwerkzustände. Die kompakte Bauform unterstützt den Einsatz in platzkritischen Embedded-Aufbauten.
Technische Spezifikationen
- Hersteller: Teltonika Networks
- Produkt: Calyx 5G Red Cap / EBD070
- Produkttyp: Embedded Cellular Raspberry Pi HAT+
- Host-Plattformen: Raspberry Pi 4, Raspberry Pi 5, Rubik Pi
- Mobilfunkstandards: 5G NR SA, 4G LTE-FDD, 4G LTE-TDD
- Datenraten: 5G Sub-6 GHz SA bis 223 Mbit/s DL / 123 Mbit/s UL; 4G LTE Cat 4 bis 195 Mbit/s DL / 105 Mbit/s UL
- 3GPP Release: Release 17
- Versorgung: USB Type-C 5 VDC oder über 40-Pin-Header mit 5 VDC und 3,3 VDC
- USB: USB 2.0
- GPIO: 40-Pin-GPIO-Header
- GPIO-Modemsteuerung: PWR_KEY, Modem wakeup, Modem reset
- Modem wakeup Logik: Digital Input, 0 bis 3,3 V, active Low
- PCM: PCM Digital Interface, 0 bis 3,3 V Logikpegel
- SIM: 1x Nano-SIM-Slot (4FF), Push-Pull
- Antennenanschlüsse: 2x SMA für Mobilfunk
- Status-LEDs: 1x Power, NET IND, NET STAT
- Abmessungen (B x H x T): 56 x 23,11 x 95,48 mm
- Gewicht: 57 g
- Betriebstemperatur: -40 °C bis 75 °C
- Zulassungen: CE, UKCA, EAC, UCRF, FCC, ISED (IC), RCM, CB, WEEE
- Region / verfügbare Version: Global
- Unterstützte 5G-Bänder: n1, n2, n3, n5, n7, n8, n12, n13, n14, n18, n20, n25, n26, n28, n30, n38, n40, n41, n48, n66, n70, n71, n77, n78, n79
- Unterstützte 4G LTE-FDD-Bänder: B1, B2, B3, B4, B5, B7, B8, B12, B13, B14, B17, B18, B19, B20, B25, B26, B28, B30, B66, B70, B71
- Unterstützte 4G LTE-TDD-Bänder: B34, B38, B39, B40, B41, B42, B43, B48
- Standardpaket: Calyx, Quick Start Guide, PCB Connector, USB Type-C auf USB Type-A Kabel, Fasteners Kit
- HS Code: 851762
- HTS: 8517.62.00
Passende Anwendungsbereiche
- 5G-RedCap-Integration in Raspberry-Pi- und Rubik-Pi-basierte Embedded-Systeme.
- Kompakte Edge-Systeme und Embedded-Gateways mit Nano-SIM-basierter WAN-Anbindung.
- Industrie- und Automatisierungslösungen mit GPIO-gesteuerter Modemlogik.
- Telemetrie- und Remote-Zugangsanwendungen mit externer Mobilfunkantenne.
- Systemdesigns, in denen 5G-Konnektivität direkt auf der Host-Plattform integriert werden soll.
- Installationen in Umgebungen mit erweitertem Temperaturbereich und begrenztem Bauraum.
- Hersteller: Teltonika Networks
- Produkt: Calyx 5G Red Cap / EBD070
- Produkttyp: Embedded Cellular Raspberry Pi HAT+
- Host-Plattformen: Raspberry Pi 4, Raspberry Pi 5, Rubik Pi
- Mobilfunkstandards: 5G NR SA, 4G LTE-FDD, 4G LTE-TDD
- Datenraten: 5G Sub-6 GHz SA bis 223 Mbit/s DL / 123 Mbit/s UL; 4G LTE Cat 4 bis 195 Mbit/s DL / 105 Mbit/s UL
- 3GPP Release: Release 17
- Versorgung: USB Type-C 5 VDC oder über 40-Pin-Header mit 5 VDC und 3,3 VDC
- USB: USB 2.0
- GPIO: 40-Pin-GPIO-Header
- GPIO-Modemsteuerung: PWR_KEY, Modem wakeup, Modem reset
- Modem wakeup Logik: Digital Input, 0 bis 3,3 V, active Low
- PCM: PCM Digital Interface, 0 bis 3,3 V Logikpegel
- SIM: 1x Nano-SIM-Slot (4FF), Push-Pull
- Antennenanschlüsse: 2x SMA für Mobilfunk
- Status-LEDs: 1x Power, NET IND, NET STAT
- Abmessungen (B x H x T): 56 x 23,11 x 95,48 mm
- Gewicht: 57 g
- Betriebstemperatur: -40 °C bis 75 °C
- Zulassungen: CE, UKCA, EAC, UCRF, FCC, ISED (IC), RCM, CB, WEEE
- Region / verfügbare Version: Global
- Unterstützte 5G-Bänder: n1, n2, n3, n5, n7, n8, n12, n13, n14, n18, n20, n25, n26, n28, n30, n38, n40, n41, n48, n66, n70, n71, n77, n78, n79
- Unterstützte 4G LTE-FDD-Bänder: B1, B2, B3, B4, B5, B7, B8, B12, B13, B14, B17, B18, B19, B20, B25, B26, B28, B30, B66, B70, B71
- Unterstützte 4G LTE-TDD-Bänder: B34, B38, B39, B40, B41, B42, B43, B48
- Standardpaket: Calyx, Quick Start Guide, PCB Connector, USB Type-C auf USB Type-A Kabel, Fasteners Kit
- HS Code: 851762
- HTS: 8517.62.00
FAQ
Welche Host-Plattformen unterstützt das Calyx 5G Red Cap / EBD070?
Das HAT unterstützt Raspberry Pi 4, Raspberry Pi 5 und Rubik Pi als Host-Plattformen.
Welche Mobilfunktechnologien unterstützt die EBD070-Variante?
Unterstützt werden 5G NR SA im RedCap-Umfeld sowie 4G LTE-FDD und LTE-TDD.
Wie erfolgt die Stromversorgung des Boards?
Die Stromversorgung kann über USB Type-C mit 5 VDC oder über den 40-Pin-Header mit 5 VDC und 3,3 VDC erfolgen.
Welche Modemfunktionen sind über GPIO nutzbar?
Über GPIO stehen Funktionen für PWR_KEY, Modem-Wakeup und Modem-Reset zur Verfügung.
Welche Anschlüsse sind für SIM und Antennen vorhanden?
Das Board bietet einen Nano-SIM-Slot im 4FF-Format und zwei SMA-Anschlüsse für Mobilfunkantennen.
Für welche Umgebungsbedingungen ist das HAT ausgelegt?
Der spezifizierte Betriebstemperaturbereich liegt zwischen -40 °C und 75 °C.
