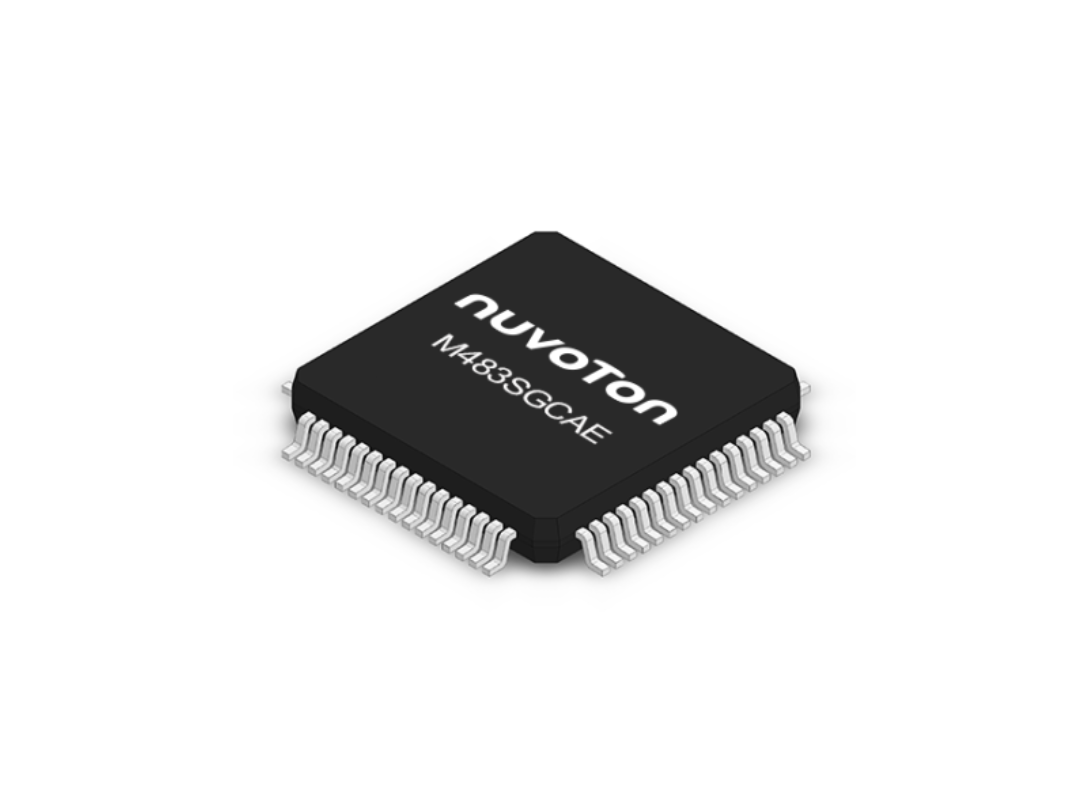

M483SGCAE Arm Cortex M4

Der Nuvoton M483SGCAE gehört zur M483 CAN Series und ist für Embedded-Anwendungen ausgelegt, in denen Rechenleistung, Kommunikationsschnittstellen, Analogintegration und Energieeffizienz auf einer kompakten MCU-Plattform zusammengeführt werden sollen. Die Architektur basiert auf einem Arm® Cortex®-M4F mit DSP Extension und arbeitet mit bis zu 192 MHz. Gleichzeitig bleibt die Plattform auf einen energieeffizienten Betrieb im industriellen Umfeld ausgelegt.

Leistungsfähige MCU für Steuerungs- und Kommunikationsaufgaben

Die Plattform adressiert insbesondere Anwendungen, in denen klassische Steuerungsaufgaben mit schneller Kommunikation und lokaler Signalverarbeitung kombiniert werden müssen. Zu den Zielanwendungen zählen Motor Control, Industrial Control, Battery Management System und EV Charging Pile. Die Kombination aus Cortex-M4F-Kern, DSP-Befehlssatz und CAN-Integration macht das Bauteil besonders interessant für industrielle Embedded-Architekturen mit Echtzeitanspruch.

Starke Analog- und Control-Basis für Embedded-Designs

Für signalnahe Anwendungen integriert der Mikrocontroller zwei 12-bit SAR ADCs mit 5 MSPS, einen 12-bit DAC, rail-to-rail Komparatoren, mehrere Timer sowie umfangreiche PWM-Ressourcen. Damit eignet sich die Plattform für Designs, in denen schnelle Erfassung, Regelung und Aktorsteuerung eng miteinander verzahnt sind.

Kommunikationsdichte für industrielle Systeme

Ein klarer Vorteil der M483 CAN Series liegt in ihrer Schnittstellenausstattung. Unterstützt werden bis zu 3× CAN 2.0B, bis zu 8 UARTs, 3× I²C, 2× Quad-SPI, mehrere SPI/I²S-Instanzen, SD Host sowie USB 2.0 Full-Speed OTG. Zusätzlich ist ein CMOS Camera Interface integriert. Dadurch eignet sich der Mikrocontroller auch für Embedded-Systeme mit hoher Kommunikationsdichte und erweitertem Peripheriebedarf.

Security- und Robustheitsfunktionen für produktionsnahe Anwendungen

Für industrielle und langlebige Produktdesigns unterstützt die Plattform Secure Boot, AES-256, True Random Number Generator, OTP und bis zu 4 XOM-Regionen. Hinzu kommen ein Spannungsbereich von 1.8 V bis 3.6 V, ein Temperaturbereich von -40 °C bis 105 °C sowie IEC-60730 Class B Compliance. Damit eignet sich die MCU für robuste Embedded-Produkte mit erhöhten Anforderungen an Integrität, Sicherheit und Umgebungsfestigkeit.

Für Projektanfragen und die technische Einordnung in Ihre Embedded-, Industrial-Control- oder Power-Anwendung nutzen Sie bitte unsere Kontaktseite, rufen Sie uns unter 089 895050 an oder schreiben Sie an store-ate@atxx.de.

Technische Spezifikationen

• Produkt: M483SGCAE Arm Cortex M4
• MPN: M483SGCAE
• Hersteller: Nuvoton
• Serie: M483 CAN Series
• CPU: Arm® Cortex®-M4F mit DSP Extension
• Taktfrequenz: Bis zu 192 MHz
• Flash: 256 KB embedded Flash
• RAM: 128 KB embedded SRAM
• XOM: Bis zu 4 konfigurierbare eXecute-Only-Memory-Regionen
• OTP: 2 KB OTP
• CAN: Bis zu 3× CAN 2.0B
• ADC: 2× 12-bit 5 MSPS SAR ADC
• DAC: 1× 12-bit 1 MSPS DAC
• USB: USB 2.0 Full-Speed OTG mit On-Chip PHY
• Camera Interface: CMOS Sensor Interface mit Hardware-1-bit-Luminance-Output
• UART: Bis zu 8 High-Speed-UART-Interfaces
• I²C: 3× I²C bis 3.4 Mbps
• QSPI: 2× Quad-SPI bis 96 MHz
• SPI/I²S: Bis zu 3× SPI/I²S
• PWM: Enhanced PWM und Basic PWM
• DMA: 16-ch Peripheral DMA Controller
• Security: Secure Boot, AES-256, True Random Number Generator
• Spannungsbereich: 1.8 V bis 3.6 V
• Temperaturbereich: -40 °C bis 105 °C
• Package: LQFP64, LQFP128
• Evaluation Board: NuMaker-M483KG

Passende Anwendungsbereiche

• Motorsteuerungen und Regelungssysteme
• Industrielle Steuerungen und Feldgeräte
• Battery Management Systems
• EV-Charging-Systeme
• Embedded-Systeme mit CAN-Kommunikation
• Signalnahe Control- und Sensing-Anwendungen
