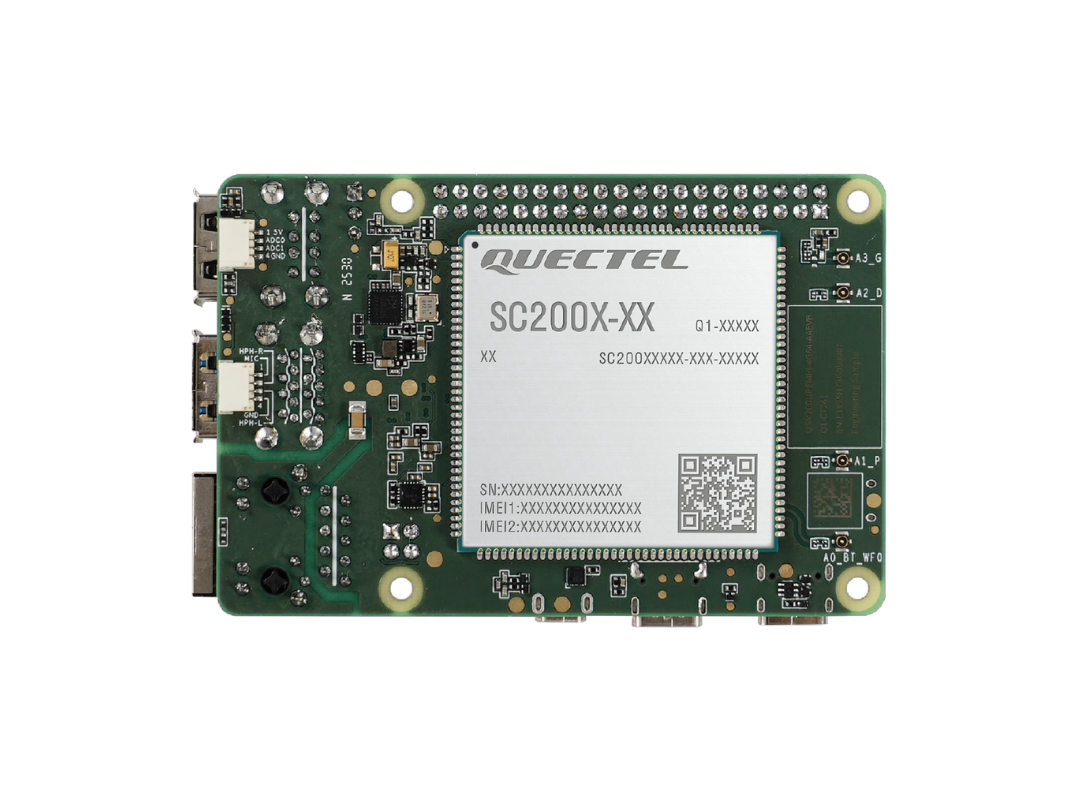

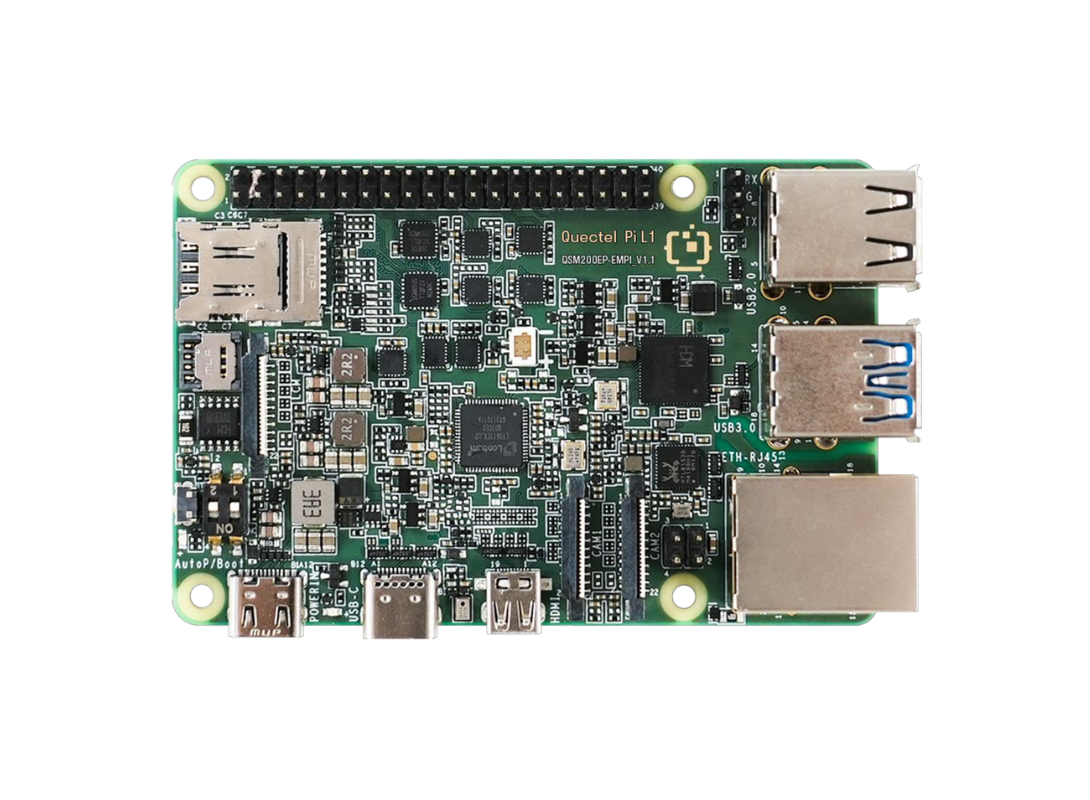

QCM2290-basierte SBC-Plattform
Das Quectel Pi L1 QSM200EP-WF 32+2GB ist ein kompaktes SBC-Board auf Basis der Qualcomm QCM2290-Plattform. Die Architektur kombiniert einen ARM Quad-Core 64-bit Prozessor mit der Adreno 702 GPU und ist für Embedded-Systeme ausgelegt, in denen lokale Rechenleistung, grafische Ausgabe und drahtlose Konnektivität auf einer Plattform zusammengeführt werden sollen.
Ausgelegt für Edge-, HMI- und Multimedia-Systeme
Die Plattform unterstützt LTE Cat 4, Wi-Fi im 2,4- und 5-GHz-Band sowie Bluetooth 5.0. Zusätzlich stehen auf Board-Ebene Micro HDMI, MIPI-Display und Kamera-Schnittstellen zur Verfügung. Dadurch eignet sich das Board für Embedded-Systeme mit Anzeige, lokaler Datenverarbeitung und vernetzter Kommunikation.
Breite Schnittstellenbasis für technische Integration
Zu den klar belegbaren Board-Schnittstellen gehören 1x USB 3.1 Type-C, 2x USB 3.0 Type-A, 2x USB 2.0 Type-A, 1x Gigabit Ethernet, 2x (U)SIM, 1x eSIM, 1x SD 3.0, DBG-UART sowie Erweiterungen für I2C, SPI, UART und GPIO. Damit eignet sich das Board für Designs, in denen Peripherie, Kommunikation und lokale Applikationslogik kompakt integriert werden müssen.
2+32GB-Konfiguration für kompakte Embedded-Applikationen
Die vorliegende Ausführung ist mit 2GB LPDDR4X und 32GB eMMC angegeben. Diese Konfiguration eignet sich für SBC-Designs, auf denen Betriebssystem, Applikationslogik, grafische Oberflächen und lokale Datenhaltung direkt auf dem Board umgesetzt werden sollen.
Einsatz in vernetzten Embedded-Projekten
Die Plattform adressiert Anwendungsfelder wie Edge Computing, Robotik, Industrieautomation, Multimedia-Terminals, Digital Signage, Smart Security und robuste mobile Geräte. Damit eignet sich das Board für Projekte, bei denen Konnektivität, grafische Ausgabe und Embedded-Verarbeitung in einer kompakten SBC-Plattform benötigt werden.
Für Projektanfragen und technische Abstimmung nutzen Sie bitte https://www.atestore.de/de/info/mein-kontakt.html, Tel. 089 895050 oder store-ate@atxx.de.
Passende Anwendungsbereiche
- Edge-Computing-Systeme mit lokaler Rechenleistung und drahtloser Konnektivität.
- Robotik und vernetzte Embedded-Systeme mit grafischer Ausgabe.
- Industrieautomation und technische HMI-Systeme.
- Multimedia-Terminals und Digital-Signage-Anwendungen.
- Smart Security und informationsverarbeitende Embedded-Geräte.
- Display- und kamerabasierte Systeme mit Linux-, Android- oder Ubuntu-Plattform.
- Produkt: Quectel Pi L1 QSM200EP-WF 32+2GB
- MPN: QSM200EPWFDA-2G32-PI-L1
- Board-Bezeichnung: QSM200EP-EMPI_V1.1
- Produkttyp: SBC-Board
- Chip / Plattform: Qualcomm QCM2290
- Speicherkonfiguration: 2GB LPDDR4X + 32GB eMMC
- CPU: ARM quad-core 64-bit processor, 4x A53 @ 2.0 GHz, 512 KB L2 cache
- GPU: 64-bit Adreno 702 @ 845 MHz
- Gewicht: ca. 55 g
- Mobilfunk: LTE Cat 4, 3GPP Rel-10 FDD und TDD
- Funkstandards: Wi-Fi 2.4 GHz / 5 GHz, IEEE 802.11a/b/g/n/ac, Bluetooth 5.0
- GNSS optional: GPS, GLONASS, BDS, Galileo, QZSS, SBAS
- Betriebssysteme: Linux / Android / Ubuntu
- USB-Schnittstellen: 1x USB 3.1 Type-C, 2x USB 3.0 Type-A, 2x USB 2.0 Type-A
- Display: 1x HDMI 2.0, 1x FPC connector auf MIPI-Basis
- Audio: 1x MX1.25-4P Audio-Interface, 1x HDMI Audio-Out, 1x MEMS-Mikrofon
- Kamera: 2x FPC connectors, 4-lane MIPI CSI, bis 2.5 Gbps/lane
- Ethernet: 1x RJ45, 10/100/1000 Mbps, mit POE-Funktion
- SIM: 2x (U)SIM, 1.8/2.95 V, DSDS
- eSIM: 1x eSIM (MFF2) flip-open connector
- SD: 1x SD 3.0, 4-bit SDIO
- DBG-UART: 2.54 mm pin header (1x3-pin)
- Erweiterung: 4x I2C, 3x SPI, 4x UART, 28x GPIO
- Tasten: 1x PWRKEY
- LEDs: blau und grün
- Antennenanschlüsse: MAIN, DRX, GNSS, WIFI/BT
- Stromversorgung: USB Type-C power input
- Empfohlene Versorgung: 15 W
- Firmware-Upgrade: USB0, OTA
- Abmessungen: 85.0 x 56.0 mm
- Betriebstemperatur: -20 °C bis +70 °C
- Lagertemperatur: -40 °C bis +90 °C
- RoHS: konform zur EU RoHS Directive 2011/65/EU
FAQ
Auf welcher Plattform basiert das Board?
Das Board basiert auf der Qualcomm QCM2290-Plattform mit ARM Quad-Core 64-bit Prozessor und Adreno 702 GPU.
Welche Speicherkonfiguration hat diese Ausführung?
Die vorliegende Variante ist mit 2GB LPDDR4X und 32GB eMMC angegeben.
Welche Funkstandards werden unterstützt?
Unterstützt werden LTE Cat 4, Wi-Fi nach IEEE 802.11a/b/g/n/ac sowie Bluetooth 5.0. GNSS ist optional verfügbar.
Welche Schnittstellen sind auf Board-Ebene vorhanden?
Vorhanden sind unter anderem USB 3.1, USB 3.0, USB 2.0, Micro HDMI, Gigabit Ethernet, Kamera, SIM, eSIM, SD sowie Erweiterungen für I2C, SPI, UART und GPIO.
Welche Betriebssysteme werden unterstützt?
Die Plattform unterstützt Linux, Android und Ubuntu.
Für welche Anwendungen eignet sich das Board?
Das Board eignet sich für Edge Computing, Robotik, Industrieautomation, Digital Signage, Multimedia-Terminals und weitere Embedded-Systeme mit Anzeige- und Kommunikationsanforderungen.
