SM6115-basierte SBC-Plattform

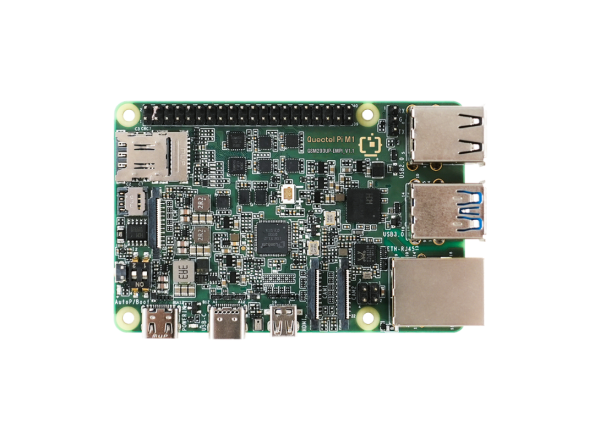

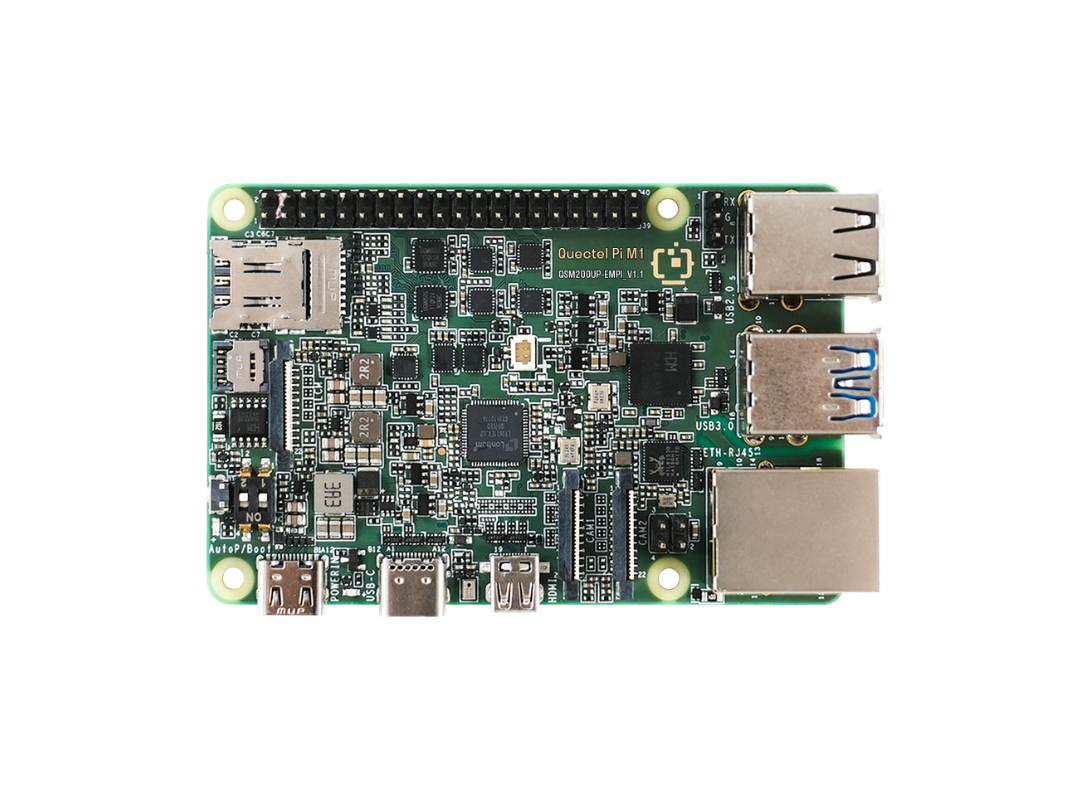

Das Quectel Pi M1 QSM200UP-WF 64+4GB ist ein kompaktes SBC-Board auf Basis der Qualcomm SM6115-Plattform. Die Architektur kombiniert einen ARM Octa-Core 64-bit Prozessor mit der Adreno 610 GPU und ist auf Embedded-Systeme ausgelegt, in denen lokale Rechenleistung, grafische Ausgabe und Konnektivität auf einer Plattform zusammengeführt werden sollen.
Ausgelegt für Edge-, HMI- und Multimedia-Systeme
Die Plattform eignet sich für Anwendungen mit Anzeige, lokaler Datenverarbeitung und vernetzter Kommunikation. Sie unterstützt Wi-Fi im 2,4- und 5-GHz-Band, Bluetooth 5.0 sowie auf Plattformebene HDMI, LCM, Kamera und weitere Embedded-Schnittstellen. Dadurch lässt sich das Board in HMI-, Multimedia- und informationsverarbeitende Systeme integrieren.
Breite Schnittstellenbasis für technische Integration
Zu den klar belegbaren Plattformmerkmalen gehören USB, HDMI, ADC, Audio, Ethernet und Kamera. Die zugrunde liegende SC200U-Serie ergänzt dies um weitere Schnittstellen wie LCM, Touch Panel, UART, I2C und SPI. Damit eignet sich das Board für Designs, in denen Bedienoberfläche, Peripherie und lokale Rechenlogik auf engem Raum kombiniert werden müssen.
4+64GB-Konfiguration für Embedded-Applikationen
Die vorliegende Ausführung ist mit 4GB RAM und 64GB Speicher angegeben. Diese Konfiguration eignet sich für SBC-Designs, auf denen Betriebssystem, Applikationslogik, grafische Oberflächen und lokale Datenhaltung direkt auf dem Board umgesetzt werden sollen.
Einsatz in vernetzten Embedded-Projekten
Die Plattform adressiert Anwendungsfelder wie Edge-Computing, Robotik, Industrieautomation, Multimedia-Terminals, Digital Signage, Smart Security und weitere Embedded-Systeme. Damit eignet sich das Board für Projekte, bei denen Rechenleistung, Konnektivität und Multimedia-Funktionalität in einer kompakten SBC-Plattform benötigt werden.
Für Projektanfragen und technische Abstimmung nutzen Sie bitte https://www.atestore.de/de/info/mein-kontakt.html, Tel. 089 895050 oder store-ate@atxx.de.
Passende Anwendungsbereiche
- Edge-Computing-Systeme mit lokaler Rechenleistung und drahtloser Konnektivität.
- Robotik und vernetzte Embedded-Systeme mit grafischer Ausgabe.
- Industrieautomation und technische HMI-Systeme.
- Multimedia-Terminals und Digital-Signage-Anwendungen.
- Smart Security und informationsverarbeitende Embedded-Geräte.
- Display- und kamerabasierte Systeme mit Linux-, Android- oder Ubuntu-Plattform.
- Produkt: Quectel Pi M1 QSM200UP-WF 64+4GB
- MPN: QSM200UPWFNA-4G64-PI-M1
- Produkttyp: SBC-Board
- Chip / Plattform: Qualcomm SM6115
- Speicherkonfiguration: 4GB LPDDR4X + 64GB eMMC
- CPU: ARM octa-core 64-bit processor, 4x A73 @ 2.0 GHz + 4x A53 @ 1.8 GHz
- GPU: Adreno 610 GPU
- Funkstandards: Wi-Fi 2.4 GHz / 5 GHz, IEEE 802.11a/b/g/n/ac, Bluetooth 5.0
- GNSS: GPS, GLONASS, BDS, Galileo, QZSS und SBAS optional
- Mobilfunk auf Pi-M1-Plattform: LTE Cat 4
- Betriebssysteme auf Plattformebene: Linux, Android, Ubuntu
- Schnittstellen: USB, HDMI, ADC, Audio, Ethernet, Kamera, Antenne
- Zusätzliche Modul-Schnittstellen der SC200U-Serie: LCM, camera, touch panel, video, audio, UART, USB, I2C, SPI
- Video Modulserie: Recording and playback 1080P @ 60 fps
- Stromversorgung: POWER IN Type-C
- Power Delivery: USB PD 3.0
- Empfohlene Versorgung: 5 V / 5 A oder höher
- Digitalpegel Expansion Interface: bis 3.3 V
- Betriebstemperatur: 0 °C bis +70 °C
- Lagertemperatur: -30 °C bis +90 °C
FAQ
Auf welcher Plattform basiert das Board?
Das Board basiert auf der Qualcomm SM6115-Plattform mit ARM Octa-Core 64-bit Prozessor und Adreno 610 GPU.
Welche Speicherkonfiguration hat diese Ausführung?
Die vorliegende Variante ist mit 4GB LPDDR4X und 64GB eMMC angegeben.
Welche Funkstandards werden unterstützt?
Unterstützt werden Wi-Fi nach IEEE 802.11a/b/g/n/ac sowie Bluetooth 5.0. GNSS ist optional verfügbar.
Welche Schnittstellen sind auf Plattformebene vorgesehen?
Zur Plattform gehören unter anderem USB, HDMI, ADC, Audio, Ethernet und Kamera.
Welche Betriebssysteme werden unterstützt?
Die Plattform unterstützt Linux, Android und Ubuntu.
Für welche Anwendungen eignet sich das Board?
Das Board eignet sich für Edge-Computing, Robotik, Industrieautomation, Digital Signage, Multimedia-Terminals und weitere Embedded-Systeme mit Anzeige- und Kommunikationsanforderungen.
- Nur für technisch versierte und mit dem Produkt vertraute Anwender geeignet.
- Nur für den vorhergesehenen Verwendungszweck geeignet.
- Unsachgemäße Verwendung kann zu Schäden und Verletzungen führen.
- Weitere Sicherheitshinweise des Herstellers beachten.
