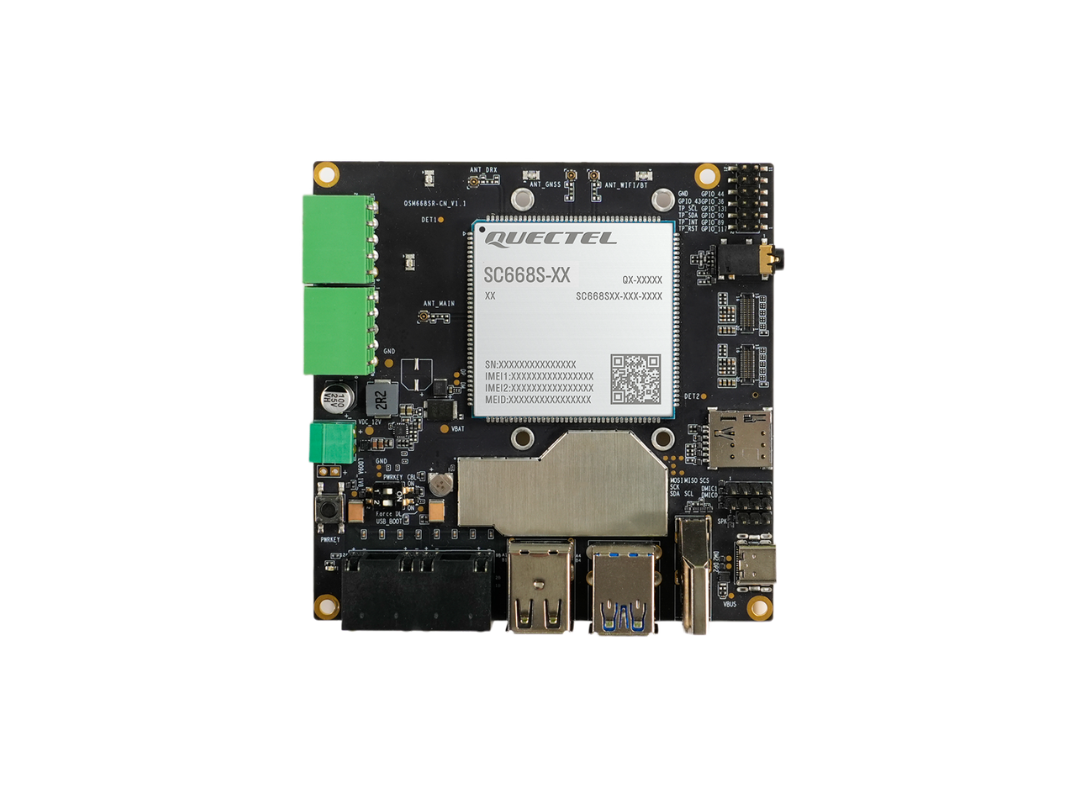

SBC QSM-board QSM668SR-WF 4+64GB

Das SBC QSM-board QSM668SR-WF 4+64GB ist ein kompaktes SBC QSM-Board auf Basis des SC668S-WF Smart Moduls und der QCM6125-Plattform. Das Board richtet sich an Embedded- und Edge-Designs, in denen Rechenleistung, Multimedia-Fähigkeit, lokale Funkanbindung und breite Peripherieintegration auf einer kompakten Plattform kombiniert werden sollen. Mit 4 GB RAM und 64 GB Storage ist diese Ausführung auf anspruchsvollere Linux- und Android-nahe Applikationslogik im SBC-Umfeld ausgelegt.

QCM6125-Plattform für Embedded Multimedia und Edge Computing

Die Plattform basiert auf einem Qualcomm 64-bit Octa-Core Kryo 260 Prozessor mit integrierter Adreno 610 GPU und 1.1 TOPS NPU. Dadurch eignet sich das Board für Edge-Computing-Aufgaben, Multimedia-Verarbeitung, HMI-Konzepte und AI-nahe Embedded-Workloads, bei denen mehr als klassische MCU-Funktionalität gefragt ist.

WF-Variante innerhalb der QSM668SR-Familie

Innerhalb der QSM668SR-Serie ist das QSM668SR-WF die auf Wi-Fi und Bluetooth ausgerichtete Variante. Das ist für die Produktpositionierung wichtig, weil das im nächsten Schritt folgende QSM668SR-EM 4+64GB auf dem SC668S-EM basiert und damit die zellulare LTE-Cat-4-Ausführung innerhalb derselben Familie adressiert. Für Projekte ohne Mobilfunkanforderung ist die WF-Version damit die fokussiertere Plattform.

Breite Schnittstellenbasis für produktnahe Integration

Die QSM668SR-Plattform integriert eine breite Peripherie- und Multimedia-Basis mit USB, Ethernet, RS232, RS485, CAN, HDMI, MIPI CSI, SIM und SD. Zusätzlich nennt die zugrunde liegende SC668S-Serie Kamera-, Touch-, UART-, I2C-, I2S- und SPI-Anbindung. Damit eignet sich das Board für Entwicklungsaufgaben, in denen Display, Sensorik, Kommunikation und Steuerung auf einer Anwendungsplattform zusammenlaufen sollen.

Geeignet für IoT, Robotics und smarte Embedded-Systeme

Die Plattform ist auf Einsatzfelder wie intelligente Roboter, IoT-Gateways, Smart Home, Industriegeräte, Smart Commercial Displays, Smart Cash Registers, Vending Machines und weitere M2M- sowie Edge-Designs ausgerichtet. Durch die Unterstützung von Android, Linux und Ubuntu lässt sich das Board flexibel in unterschiedliche Software-Stacks einordnen.

Für Projektanfragen und die Auswahl zwischen QSM668SR-WF und QSM668SR-EM nutzen Sie bitte unsere Kontaktseite, rufen Sie uns unter 089 895050 an oder schreiben Sie an store-ate@atxx.de.

Technische Spezifikationen

• Produkt: SBC QSM-board QSM668SR-WF 4+64GB
• MPN: QSM668SRWF-4U64-AAPCB
• Hersteller: Quectel
• Familie / Serie: QSM668SR
• Board-Typ: SBC QSM-board
• Basismodul: SC668S-WF smart module
• Chip / Plattform: Qualcomm QCM6125
• CPU: 4 × Kryo Gold 260 @ 2.0 GHz + 4 × Kryo Silver 260 @ 1.8 GHz
• GPU: Adreno 610 @ 950 MHz
• NPU: 1.1 TOPS
• Speicher: 4 GB
• Storage: 64 GB
• Konnektivität WF-Variante: Wi-Fi und Bluetooth
• Betriebssysteme: Android, Linux, Ubuntu
• Schnittstellen laut Plattform: USB, Ethernet, RS232, RS485, CAN, HDMI, MIPI CSI, SIM, SD
• Zusätzliche Schnittstellen laut SC668S-Serie: Camera, Touch Panel, UART, I2C, I2S, SPI
• Display-Unterstützung: MIPI DSI bis 1920 × 1200 @ 60 fps oder 1080 × 2520 @ 60 fps
• Kamera-Unterstützung: Bis zu 6 Kameras, 2 gleichzeitig nutzbar
• Video: 4K Recording und Playback @ 30 fps
• GNSS: Multi-constellation GNSS verfügbar in der SC668S-Serie
• Besonderheiten: Self-start, Wake-on-LAN, Watchdog, ultra-low power consumption
• Abgrenzung zur nächsten Variante: QSM668SR-EM basiert auf SC668S-EM und adressiert die LTE-Cat-4-Ausführung

Passende Anwendungsbereiche

• IoT-Gateways und Edge-Devices
• Intelligente Robotik- und HMI-Plattformen
• Smart Home und Smart Hardware
• Industrie-Terminals und Embedded-Displays
• Smart Cash Registers und POS-nahe Systeme
• Vending Machines, Logistiksysteme und Informationserfassung
