Produktbeschreibung

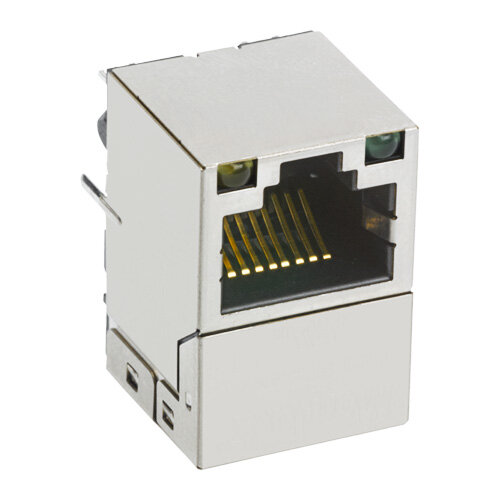

Bel Stewart - SI-46004-F MagJack
Low Profile, Mid-Plane Mounted, Single Port Magjack® ICM Die Low Profile ICMs der Marke MagJack® unterstützen 10/100Base-T, 1GBase-T und 10GBase-T Ethernet-Anwendungen. Dieser Produkttyp richtet sich an Kunden, die Steckverbinder mit sehr geringer Bauhöhe benötigen oder Mezzanine-Karten über diesen Steckverbindern montieren möchten und in der Höhe eingeschränkt sind. Da die Systeme immer kleiner werden und höhere Geschwindigkeiten implementieren, müssen sich die Ethernet-Steckverbinder anpassen und kleiner und schneller werden. Diese ICM-Produktfamilie kombiniert den kleinen Formfaktor mit der Geschwindigkeit, um eine ultimative Kombination aus beidem zu bieten, die es den Kunden ermöglicht, Ethernet-Ports dort zu platzieren, wo es vorher nicht möglich war.
Merkmale und Vorteile
Anwendungen
Anzahl der Ports: 1X1
Geschwindigkeit: 1000BASE-T
LED: Ja
LED: Typ G/G
Höhenprofil: Standard
Port-Konfiguration: Tab Up
Betriebstemperatur (ºC): 0 bis 70
EMI-Tabs: Ja
PoE-Bewertung: N/A
Montageart: T/H
Low Profile, Mid-Plane Mounted, Single Port Magjack® ICM Die Low Profile ICMs der Marke MagJack® unterstützen 10/100Base-T, 1GBase-T und 10GBase-T Ethernet-Anwendungen. Dieser Produkttyp richtet sich an Kunden, die Steckverbinder mit sehr geringer Bauhöhe benötigen oder Mezzanine-Karten über diesen Steckverbindern montieren möchten und in der Höhe eingeschränkt sind. Da die Systeme immer kleiner werden und höhere Geschwindigkeiten implementieren, müssen sich die Ethernet-Steckverbinder anpassen und kleiner und schneller werden. Diese ICM-Produktfamilie kombiniert den kleinen Formfaktor mit der Geschwindigkeit, um eine ultimative Kombination aus beidem zu bieten, die es den Kunden ermöglicht, Ethernet-Ports dort zu platzieren, wo es vorher nicht möglich war.
Merkmale und Vorteile
- Geringe Bauhöhe, weniger als 0,400“ über der Leiterplatte
- Hohe Geschwindigkeit, von 10/100BT bis zu 10GBT
- Kann in Low-Profile-Anwendungen verwendet werden
- Kann in Anwendungen mit halber U-Höhe verwendet werden
- Kompatibel mit den Anforderungen von OCP 3.0 für mechanische Karten
Anwendungen
- Blade-Server oder -Karten
- Netzwerk-Schnittstellenkarten
- Laptop-Computer
- Speichersysteme
- Mezzanine-Karten
- Erfüllt alle IEEE 802.3 10/100Base-T bis 10GBase-T elektrischen Anforderungen einschließlich RL, IL, Hi-pot und Common Mode Parameter
- 100% Hi-Pot-getestet in der Produktion
- Kommt mit vielen verschiedenen LED-Farbkombinationen und Optionen
- 50 Mikrozoll vergoldete Kontakte, wie von der TIA 1096/FCC 47, Teil 68 gefordert.
- Kompatibel mit bleifreiem Wellenlöten und einigen IR-Reflow-kompatiblen Designs
- UL-anerkannt
- RoHS 6/6-konform
Spezifikationen
Marke: Bel MagneticsAnzahl der Ports: 1X1
Geschwindigkeit: 1000BASE-T
LED: Ja
LED: Typ G/G
Höhenprofil: Standard
Port-Konfiguration: Tab Up
Betriebstemperatur (ºC): 0 bis 70
EMI-Tabs: Ja
PoE-Bewertung: N/A
Montageart: T/H
