Produktbeschreibung

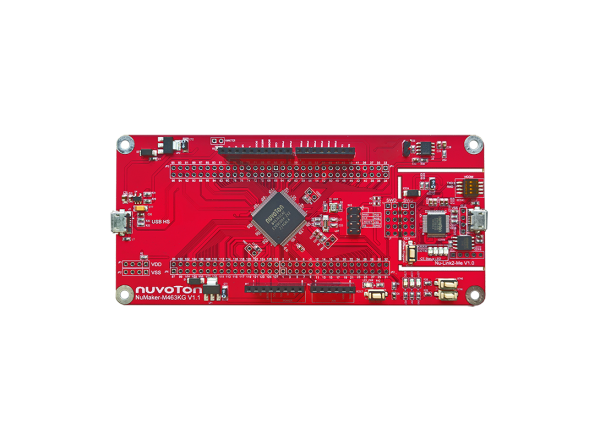

Das Nuvoton NuMaker-M463KG ist ein Evaluierungsboard für die NuMicro M463-Serie und adressiert Entwicklungsprojekte, in denen eine kompakte, sofort einsetzbare Plattform für Evaluierung, Prototyping und Validierung benötigt wird. Das Board besteht aus einem M463KG Target Board und einem on-board Nu-Link2-Me Debugger und Programmer. Damit eignet sich die Plattform für einen schnellen Einstieg in Embedded-Designs auf Basis eines Arm Cortex-M4F-Controllers.
Entwicklungsplattform auf Basis des M463KGCAE
Das Target-Board ist mit dem NuMicro M463KGCAE bestückt. Der zugrunde liegende Mikrocontroller basiert auf einem Arm® Cortex®-M4F mit DSP Instruction Set und Single-Precision FPU und ist für Anwendungen in IoT Gateway, Industrial Control, Telecom und Data Center ausgelegt. Damit eignet sich das Board für Entwicklungsaufgaben, in denen Rechenleistung, Konnektivität und flexible Peripherieintegration auf einer kompakten Evaluierungsplattform zusammengeführt werden sollen.
Direktes Debugging und flexible Evaluierung
Mit dem integrierten Nu-Link2-Me stehen Debug- und Programmierfunktionen direkt auf dem Board zur Verfügung. Unterstützt werden on-chip debugging sowie online und offline ICP programming via SWD. Zusätzlich unterstützt der on-board Debugger Virtual COM (VCOM) für Debug-Meldungen am PC. Das vereinfacht den Projektstart und reduziert den Bedarf an externer Entwicklungsinfrastruktur.
Arduino-kompatible Header und Erweiterungsstecker
Für flexible Entwicklungsaufbauten bietet das NuMaker-M463KG Arduino UNO kompatible Header sowie zusätzliche Erweiterungsstecker. Dadurch lassen sich externe Module, Peripherie und Evaluierungsaufbauten schnell anbinden. Mehrere Stromversorgungsoptionen erhöhen zusätzlich die Flexibilität im Labor- und Entwicklungsumfeld.
Power-Consumption-Monitoring für produktnahe Validierung
Ein besonderer Vorteil der Plattform ist die integrierte Funktion zur Überwachung des Stromverbrauchs. Über den von Nuvoton vorgesehenen ammeter connector lässt sich die Leistungsaufnahme direkt messen. Das ist besonders relevant für Prototypen, bei denen neben der Funktionsvalidierung auch das Energieverhalten früh bewertet werden soll.
Für Projektanfragen und die technische Einordnung in Ihre Embedded- oder Industrial-Anwendung nutzen Sie bitte unsere Kontaktseite, rufen Sie uns unter 089 895050 an oder schreiben Sie an store-ate@atxx.de.
Technische Spezifikationen
- Produkt: NuMaker-M463KG
- Hersteller: Nuvoton
- Produkttyp: Evaluierungsboard / Development Board
- Ziel-MCU: NuMicro M463KGCAE
- Unterstützte Serie: NuMicro M463YG, M463LG, M463SG, M463KG
- Board-Aufbau: M463KG target board + on-board Nu-Link2-Me debugger/programmer
- CPU der Ziel-MCU: Arm® Cortex®-M4F mit DSP Instruction Set und Single-Precision FPU
- Flash der MCU-Plattform: Bis zu 256 KB
- SRAM der MCU-Plattform: Bis zu 128 KB
- Header: Arduino UNO compatible headers
- Erweiterung: Extension connectors
- Power: Multiple power supply options
- Monitoring: Power consumption monitoring function
- Debug/Programming: Nu-Link2-Me
- Debug-Funktionen: On-chip debugging, online/offline ICP via SWD, Virtual COM
- Weitere Eigenschaften: Built-in LEDs für Programmierstatus, Nu-Link2-Me abtrennbar als stand-alone mass production programmer
- Einsatzprofil: Project evaluation, prototype development, validation
- Zielanwendungen der MCU-Plattform: IoT gateway, industrial control, telecom, data center
Passende Anwendungsbereiche
- Evaluierung von NuMicro-M463-basierten Embedded-Designs
- Prototyping für IoT- und Industrial-Control-Anwendungen
- Validierung von Kommunikations- und Peripheriekonzepten
- Entwicklung energieoptimierter Cortex-M4-Projekte mit Verbrauchsüberwachung
- Shield- und Modul-Evaluierung über Arduino-UNO-kompatible Header
- Schneller Projektstart mit integrierter Debug- und Programmierumgebung
Technische Spezifikationen
- Produkt: NuMaker-M463KG
- Hersteller: Nuvoton
- Produkttyp: Evaluierungsboard / Development Board
- Ziel-MCU: NuMicro M463KGCAE
- Unterstützte Serie: NuMicro M463YG, M463LG, M463SG, M463KG
- Board-Aufbau: M463KG target board + on-board Nu-Link2-Me debugger/programmer
- CPU der Ziel-MCU: Arm® Cortex®-M4F mit DSP Instruction Set und Single-Precision FPU
- Flash der MCU-Plattform: Bis zu 256 KB
- SRAM der MCU-Plattform: Bis zu 128 KB
- Header: Arduino UNO compatible headers
- Erweiterung: Extension connectors
- Power: Multiple power supply options
- Monitoring: Power consumption monitoring function
- Debug/Programming: Nu-Link2-Me
- Debug-Funktionen: On-chip debugging, online/offline ICP via SWD, Virtual COM
- Weitere Eigenschaften: Built-in LEDs für Programmierstatus, Nu-Link2-Me abtrennbar als stand-alone mass production programmer
- Einsatzprofil: Project evaluation, prototype development, validation
- Zielanwendungen der MCU-Plattform: IoT gateway, industrial control, telecom, data center
FAQ
FAQ
Was ist das NuMaker-M463KG?
Das NuMaker-M463KG ist ein Evaluierungsboard für die NuMicro-M463-Serie. Es kombiniert ein M463KG Target Board mit einem integrierten Nu-Link2-Me Debugger und Programmer.
Welche MCU ist auf dem Target-Board verbaut?
Das Target-Board basiert auf dem NuMicro M463KGCAE, einem Arm-Cortex-M4F-Mikrocontroller mit DSP Instruction Set und Single-Precision FPU.
Wofür ist das Board ausgelegt?
Die Plattform ist für Projektbewertung, Prototyping und Validierung ausgelegt. Zusätzlich unterstützt sie Power-Consumption-Monitoring während der Entwicklung.
Welche Erweiterungsmöglichkeiten bietet das Board?
Das NuMaker-M463KG bietet Arduino UNO kompatible Header und zusätzliche Erweiterungsstecker. Dadurch lassen sich verschiedene Peripheriemodule und Shields schnell anbinden.
Welche Vorteile bietet das integrierte Nu-Link2-Me?
Mit dem on-board Nu-Link2-Me stehen Debugging und Programmierung direkt auf der Plattform zur Verfügung. Zusätzlich unterstützt er VCOM für Debug-Meldungen, zeigt den Programmierstatus über LEDs an und kann als stand-alone mass production programmer genutzt werden.
Für welche Projekte ist das NuMaker-M463KG besonders geeignet?
Besonders geeignet ist das Board für Embedded-Projekte in den Bereichen IoT Gateway, Industrial Control, Telecom und Data Center, in denen eine kompakte Entwicklungsplattform mit Debugging, Erweiterbarkeit und Energieüberwachung gefragt ist.
