Produktbeschreibung

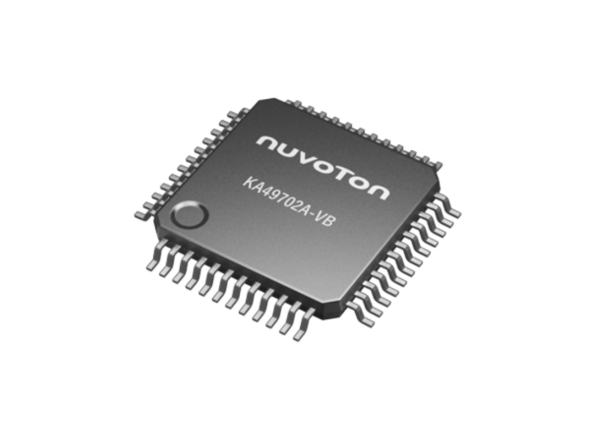

Battery Monitoring IC für mehrzellige Li-Ion-Batteriesysteme
Der KA49702A ist als Battery Monitoring IC für mehrzellige Lithium-Ionen-Batteriesysteme positioniert. Auf Basis der bereitgestellten Informationen ist das Bauteil für Anwendungen mit bis zu 17 in Serie geschalteten Batteriezellen beziehungsweise für Batteriespannungen bis in den 85-V-Bereich ausgelegt. Damit eignet sich der IC für kompakte Batterieüberwachungs- und Schutzschaltungen in industriellen Energiesystemen.
Präzise Spannungs- und Stromerfassung auf IC-Ebene
Der IC integriert einen 14-bit Spannungs-ADC zur Zellspannungsmessung sowie eine 16-bit Strommessung mit Coulomb Counter. Zusätzlich stehen analoge Eingänge für die Temperaturerfassung über Thermistoren zur Verfügung. Diese Architektur unterstützt BMS-Designs, in denen Zellzustand, Packzustand und Temperaturverhalten kontinuierlich erfasst werden müssen.
Ausgelegt für Schutz- und Zustandsüberwachung
Zu den belegbaren Funktionen gehören Über- und Unterspannungsüberwachung, Überstrom- und Kurzschlusserkennung sowie Temperaturüberwachung. Über ALARM-Pins und die SPI-Kommunikation lassen sich Statusinformationen an einen Mikrocontroller übergeben. Zusätzlich wird die Unterstützung für externes Cell Balancing und FET-bezogene Schutzlogik genannt.
Schnittstellen und Integration in BMS-Topologien
Für die Systemintegration bietet der IC eine SPI-Schnittstelle mit CRC und Watchdog Timer, mehrere GPIOs, dedizierte TMONI-Eingänge sowie Messanschlüsse für Zell- und Stromerfassung. Dadurch eignet sich das Bauteil für BMS-Architekturen, in denen Messwerterfassung, Schutzreaktion und Host-Kommunikation in einem kompakten Monitoring-IC zusammengeführt werden sollen.
Für industrielle Batterieanwendungen geeignet
Die bereitgestellten Unterlagen nennen Anwendungen wie E-Bike, UPS, Server Backup System, Power Tool und Energy Storage Systems. Damit eignet sich der IC für Batterieüberwachung in Systemen, in denen mehrere Li-Ion-Zellen sicher überwacht und in ein übergeordnetes Energiemanagement eingebunden werden müssen.
Für Projektanfragen und technische Abstimmung nutzen Sie bitte das Kontaktform, Tel. 089 895050 oder store-ate@atxx.de.
Passende Anwendungsbereiche
- Batterie-Management-Systeme für mehrzellige Lithium-Ionen-Batteriepacks.
- E-Bike- und Pedelec-Batterien mit serieller Zellüberwachung.
- USV- und Server-Backup-Systeme mit präziser Zell- und Stromüberwachung.
- Power Tools mit integriertem Schutz- und Monitoring-Konzept.
- Energy Storage Systems mit Zellspannungs-, Strom- und Temperaturerfassung.
- Industrielle BMS-Designs mit SPI-Anbindung an einen Host-Mikrocontroller.
Technische Spezifikationen
- Hersteller: Nuvoton
- Produkt: KA49702A
- MPN: KA49702A
- Produkttyp: Battery Monitoring IC
- Kategorie: Non Stackable
- Zellanzahl: bis zu 17 in Serie geschaltete Batteriezellen
- Max. Batteriespannung: 85 V
- Empfohlener Betriebsbereich VVBAT: 12.5 V bis 85 V
- Spannungs-ADC: 14-bit für Zellspannungsmessung
- Strommessung: 16-bit Low-speed Current Measurement ADC, Coulomb Counter
- Strommessprinzip: Low-side Sense Resistor Current Measurement and Monitoring
- Zellspannungsauflösung: typ. 0.3 mV
- Zellspannungsgenauigkeit: bis ±3 mV bei ΔCn = 2.0 V bis 4.3 V, ADV_AVE = 10
- Analoge Temperatureingänge: 5 Kanäle für Thermistor-Messung
- SPI: bis 1 MHz, mit CRC Code Correction und Watchdog Timer
- ALARM-Funktionen: Overvoltage, Undervoltage, Overcurrent, Short Circuit
- Temperaturüberwachung: OT / UT Überwachung, Thermal Shutdown
- GPIO: 4 General GPIO Interrupt Signale
- FET-Steuerung: CHG, DIS und FETOFF Control
- Fuse Driver: integriert, für sekundäre Schutzfunktionen
- REGEXT: 3.3 V / Hi-z auswählbar, bis 50 mA
- VDD50 Ausgang: 4.75 V bis 5.25 V
- VDD15 Ausgang: typ. 1.50 V
- Betriebsmodi: Active, Standby / Low Power, Sleep, Shutdown
- Stromaufnahme: typ. 160 µA Active, 60 µA Low Power, 13 µA Sleep, 0 bis 1 µA Shutdown
- Strommessbereich SRP/SRN: -180 mV bis 180 mV
- Wake-up Signal: VPC
- Gehäuse: TQFP 48 / HQFP 48L, 7 x 7 x 1 mm, Lead Pitch 0.5 mm
- Betriebstemperatur: -40 °C bis 105 °C
- Sperrschichttemperatur: bis 125 °C
- Lagertemperatur: -55 °C bis 125 °C
- Anwendungsbeispiele: Pedelec, E-Bike, UPS, Server Backup System, Power Tool, Energy Storage Systems
FAQ
FAQ
Für wie viele Li-Ion-Zellen ist der IC ausgelegt?
Der IC unterstützt bis zu 17 in Serie geschaltete Batteriezellen.
Welche Kommunikationsschnittstelle steht zur Verfügung?
Das Bauteil bietet eine SPI-Schnittstelle mit bis zu 1 MHz sowie CRC und Watchdog Timer.
Welche Messfunktionen sind integriert?
Integriert sind eine 14-bit Zellspannungsmessung, eine 16-bit Strommessung mit Coulomb Counter sowie 5 analoge Thermistor-Eingänge.
Welche Schutzfunktionen unterstützt der IC?
Unterstützt werden OV, UV, OC, SC sowie Temperaturüberwachung und Alarmfunktionen.
Ist externes Cell Balancing möglich?
Ja. Die bereitgestellten Unterlagen nennen die Unterstützung für externes Cell Balancing.
Für welche Anwendungen ist das Bauteil geeignet?
Genannt werden E-Bike, Pedelec, UPS, Server Backup System, Power Tool und Energy Storage Systems.
