Produktbeschreibung
Evaluierungsplattform für den KA49701A Battery Monitoring IC

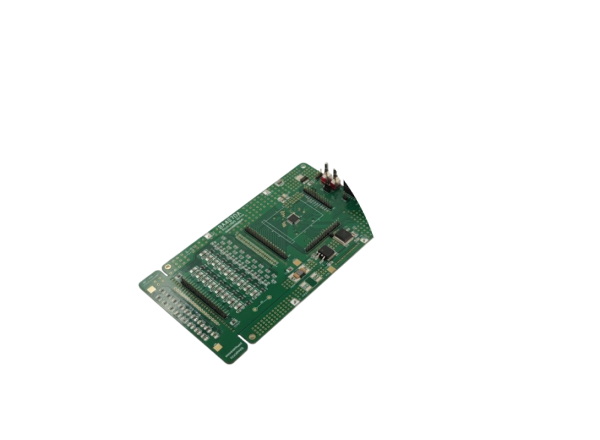

Das KE-KA49701A ist ein Evaluation Board von Nuvoton für den KA49701A Battery Monitoring IC. Die Plattform dient dazu, typische Funktionen eines mehrzelligen Batterieüberwachungssystems in einer lauffähigen Referenzumgebung praxisnah zu bewerten. Damit eignet sich das Board für frühe Evaluierungsphasen, für die Verifikation von BMS-Funktionen und für die technische Vorbereitung eigener Designs.
Ausgelegt für Zellspannungsmessung, Balancing und Fehlererkennung
Die Plattform ist laut Hersteller für die Bewertung der Spannungsmessung von 4 bis 17 Batteriezellen ausgelegt. Zusätzlich unterstützt sie Lade-/Entladesteuerung, Cell Balancing sowie Fehlererkennung. Dadurch lässt sich das Verhalten des BMIC in praxisnahen Monitoring- und Schutzszenarien gezielt analysieren.
AFE Board, MCU Controller Board und PC GUI in einer Referenzumgebung
Die Referenzplattform besteht aus drei Hauptkomponenten: einer PC GUI Application, einem MCU Board und einem BM-IC Board (AFE Board). Das AFE Board bildet das Referenzdesign rund um den KA49701A ab und übernimmt Aufgaben wie Zellspannungsmessung, Lade-/Entladesteuerung, Balancing und Fehlererkennung. Das MCU Controller Board stellt die Systemsteuerung, die Debug-Schnittstelle, die BMIC-Kommunikation und die Anbindung an die PC GUI bereit.
Geeignet für Softwareentwicklung und Rapid Prototyping
Nuvoton positioniert die Plattform ausdrücklich auch als Starter Kit für Application Software Development und Proof-of-Concept. Durch die Kombination aus Hardware-Referenzdesign, MCU-Software-Framework und PC GUI kann die Plattform genutzt werden, um BMIC-Funktionen frühzeitig zu evaluieren, Softwareabläufe zu testen und neue BMS-Konzepte ohne eigene Ersthardware schneller zu validieren.
Referenzplattform mit M483SGCAE als MCU-Basis
Auf der Controller-Seite verwendet die Plattform ein M483SGCAE MCU Board. Damit steht eine definierte Host-Plattform für die Ansteuerung des AFE-Boards und die Kommunikation mit der grafischen PC-Oberfläche zur Verfügung. Das unterstützt Entwicklungsumgebungen, in denen BMIC-Treiber, Middleware und Anwendungssoftware schrittweise aufgebaut und geprüft werden sollen.
Für Projektanfragen und technische Abstimmung nutzen Sie bitte das Kontaktformular, Tel. 089 895050 oder store-ate@atxx.de.
Passende Anwendungsbereiche
- Evaluierung des KA49701A in frühen BMS-Entwicklungsphasen.
- Proof-of-Concept für mehrzellige Batterieüberwachungssysteme mit 4 bis 17 Zellen.
- Softwareentwicklung für BMIC-Treiber, Middleware und Host-Anwendungen.
- Rapid Prototyping für BMS-Funktionen wie Balancing, Lade-/Entladesteuerung und Fehlererkennung.
- Labor- und Testumgebungen mit PC-gestützter Visualisierung und Register-/Statusanalyse.
- Referenzdesign-Basis für eigene Industrie-, E-Bike-, UPS- oder Energy-Storage-BMS-Architekturen.
Technische Spezifikationen
- Hersteller: Nuvoton
- Produkt: KE-KA49701A
- Unterstütztes Device: KA49701A
- Produkttyp: Evaluation Board / Referenzplattform
- Plattformzweck: Bewertung von Zellspannungsmessung, Lade-/Entladesteuerung, Cell Balancing und Fault Detection
- Unterstützte Zellanzahl: 4 bis 17 Batteriezellen
- Referenzplattform-Komponenten: PC GUI Application, MCU Board, BM-IC Board (AFE Board)
- AFE Board: Referenzdesign des BMIC für Spannungsmessung, Lade-/Entladesteuerung, Cell Balancing und Fault Detection
- MCU Controller Board: MCU-Schaltung, Software-Debugging-Interface, Power Management, Reset-Schaltung, BMIC- und PC-GUI-Interface, LED-Statusanzeige
- MCU-Plattform: M483SGCAE
- Schnittstellen laut Referenzplattform: UART I/F, SPI I/F, weitere Steuerleitungen
- Software: PC Graphical User Interface (GUI) Software
- Debug-Unterstützung: Nu-Link Pro Programmer, IAR I-JET
- Zubehör: Board connection wires, TTL-232R-3V3 cable
- Dokumentation/Downloads: User Manual, GUI, BOM List & PCB
- Plattformcharakter: Hardware- und Software-Referenzdesign für Design-in, Evaluierung und Prototyping
FAQ
FAQ
Was ist das KE-KA49701A?
Das KE-KA49701A ist ein Evaluation Board von Nuvoton für den KA49701A Battery Monitoring IC.
Für wie viele Batteriezellen ist die Plattform ausgelegt?
Die Plattform ist für die Bewertung von 4 bis 17 Batteriezellen ausgelegt.
Welche Funktionen lassen sich mit dem Board evaluieren?
Evaluierbar sind unter anderem Zellspannungsmessung, Lade-/Entladesteuerung, Cell Balancing und Fault Detection.
Aus welchen Hauptkomponenten besteht die Referenzplattform?
Die Plattform besteht aus PC GUI Application, MCU Board und BM-IC Board (AFE Board).
Welche MCU wird auf dem Controller-Board verwendet?
Als MCU-Basis wird ein M483SGCAE eingesetzt.
Für wen ist das KE-KA49701A besonders geeignet?
Die Plattform eignet sich besonders für Evaluierung, Softwareentwicklung, Rapid Prototyping und Proof-of-Concept rund um KA49701A-basierte BMS-Designs.
