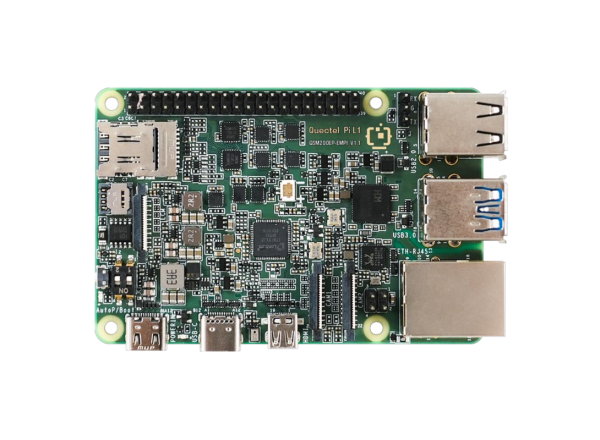

Quectel Pi L1 QSM200EP-WF 32+2GB

QCM2290-basierte SBC-Plattform

Das Quectel Pi L1 QSM200EP-WF 32+2GB ist ein kompaktes SBC-Board auf Basis der Qualcomm QCM2290-Plattform. Die Architektur kombiniert einen ARM Quad-Core 64-bit Prozessor mit der Adreno 702 GPU und ist für Embedded-Systeme ausgelegt, in denen lokale Rechenleistung, grafische Ausgabe und drahtlose Konnektivität auf einer Plattform zusammengeführt werden sollen.

Ausgelegt für Edge-, HMI- und Multimedia-Systeme

Die Plattform unterstützt LTE Cat 4, Wi-Fi im 2,4- und 5-GHz-Band sowie Bluetooth 5.0. Zusätzlich stehen auf Board-Ebene Micro HDMI, MIPI-Display und Kamera-Schnittstellen zur Verfügung. Dadurch eignet sich das Board für Embedded-Systeme mit Anzeige, lokaler Datenverarbeitung und vernetzter Kommunikation.

Breite Schnittstellenbasis für technische Integration

Zu den klar belegbaren Board-Schnittstellen gehören 1x USB 3.1 Type-C, 2x USB 3.0 Type-A, 2x USB 2.0 Type-A, 1x Gigabit Ethernet, 2x (U)SIM, 1x eSIM, 1x SD 3.0, DBG-UART sowie Erweiterungen für I2C, SPI, UART und GPIO. Damit eignet sich das Board für Designs, in denen Peripherie, Kommunikation und lokale Applikationslogik kompakt integriert werden müssen.

2+32GB-Konfiguration für kompakte Embedded-Applikationen

Die vorliegende Ausführung ist mit 2GB LPDDR4X und 32GB eMMC angegeben. Diese Konfiguration eignet sich für SBC-Designs, auf denen Betriebssystem, Applikationslogik, grafische Oberflächen und lokale Datenhaltung direkt auf dem Board umgesetzt werden sollen.

Einsatz in vernetzten Embedded-Projekten

Die Plattform adressiert Anwendungsfelder wie Edge Computing, Robotik, Industrieautomation, Multimedia-Terminals, Digital Signage, Smart Security und robuste mobile Geräte. Damit eignet sich das Board für Projekte, bei denen Konnektivität, grafische Ausgabe und Embedded-Verarbeitung in einer kompakten SBC-Plattform benötigt werden.

Für Projektanfragen und technische Abstimmung nutzen Sie bitte https://www.atestore.de/de/info/mein-kontakt.html, Tel. 089 895050 oder store-ate@atxx.de.


Passende Anwendungsbereiche

• Edge-Computing-Systeme mit lokaler Rechenleistung und drahtloser Konnektivität.
• Robotik und vernetzte Embedded-Systeme mit grafischer Ausgabe.
• Industrieautomation und technische HMI-Systeme.
• Multimedia-Terminals und Digital-Signage-Anwendungen.
• Smart Security und informationsverarbeitende Embedded-Geräte.
• Display- und kamerabasierte Systeme mit Linux-, Android- oder Ubuntu-Plattform.

Technische Spezifikationen

• Produkt: Quectel Pi L1 QSM200EP-WF 32+2GB
• MPN: QSM200EPWFDA-2G32-PI-L1
• Board-Bezeichnung: QSM200EP-EMPI_V1.1
• Produkttyp: SBC-Board
• Chip / Plattform: Qualcomm QCM2290
• Speicherkonfiguration: 2GB LPDDR4X + 32GB eMMC
• CPU: ARM quad-core 64-bit processor, 4x A53 @ 2.0 GHz, 512 KB L2 cache
• GPU: 64-bit Adreno 702 @ 845 MHz
• Gewicht: ca. 55 g
• Mobilfunk: LTE Cat 4, 3GPP Rel-10 FDD und TDD
• Funkstandards: Wi-Fi 2.4 GHz / 5 GHz, IEEE 802.11a/b/g/n/ac, Bluetooth 5.0
• GNSS optional: GPS, GLONASS, BDS, Galileo, QZSS, SBAS
• Betriebssysteme: Linux / Android / Ubuntu
• USB-Schnittstellen: 1x USB 3.1 Type-C, 2x USB 3.0 Type-A, 2x USB 2.0 Type-A
• Display: 1x HDMI 2.0, 1x FPC connector auf MIPI-Basis
• Audio: 1x MX1.25-4P Audio-Interface, 1x HDMI Audio-Out, 1x MEMS-Mikrofon
• Kamera: 2x FPC connectors, 4-lane MIPI CSI, bis 2.5 Gbps/lane
• Ethernet: 1x RJ45, 10/100/1000 Mbps, mit POE-Funktion
• SIM: 2x (U)SIM, 1.8/2.95 V, DSDS
• eSIM: 1x eSIM (MFF2) flip-open connector
• SD: 1x SD 3.0, 4-bit SDIO
• DBG-UART: 2.54 mm pin header (1x3-pin)
• Erweiterung: 4x I2C, 3x SPI, 4x UART, 28x GPIO
• Tasten: 1x PWRKEY
• LEDs: blau und grün
• Antennenanschlüsse: MAIN, DRX, GNSS, WIFI/BT
• Stromversorgung: USB Type-C power input
• Empfohlene Versorgung: 15 W
• Firmware-Upgrade: USB0, OTA
• Abmessungen: 85.0 x 56.0 mm
• Betriebstemperatur: -20 °C bis +70 °C
• Lagertemperatur: -40 °C bis +90 °C
• RoHS: konform zur EU RoHS Directive 2011/65/EU
