Produktbeschreibung

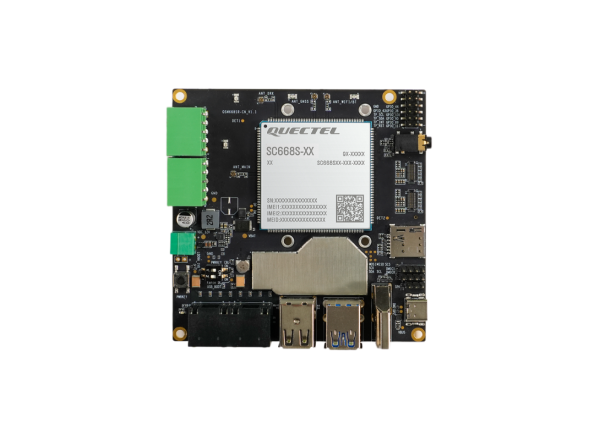

Das SBC QSM-board QSM668SR-WF 4+64GB ist ein kompaktes SBC QSM-Board auf Basis des SC668S-WF Smart Moduls und der QCM6125-Plattform. Das Board richtet sich an Embedded- und Edge-Designs, in denen Rechenleistung, Multimedia-Fähigkeit, lokale Funkanbindung und breite Peripherieintegration auf einer kompakten Plattform kombiniert werden sollen. Mit 4 GB RAM und 64 GB Storage ist diese Ausführung auf anspruchsvollere Linux- und Android-nahe Applikationslogik im SBC-Umfeld ausgelegt.
QCM6125-Plattform für Embedded Multimedia und Edge Computing
Die Plattform basiert auf einem Qualcomm 64-bit Octa-Core Kryo 260 Prozessor mit integrierter Adreno 610 GPU und 1.1 TOPS NPU. Dadurch eignet sich das Board für Edge-Computing-Aufgaben, Multimedia-Verarbeitung, HMI-Konzepte und AI-nahe Embedded-Workloads, bei denen mehr als klassische MCU-Funktionalität gefragt ist.
WF-Variante innerhalb der QSM668SR-Familie
Innerhalb der QSM668SR-Serie ist das QSM668SR-WF die auf Wi-Fi und Bluetooth ausgerichtete Variante. Das ist für die Produktpositionierung wichtig, weil das im nächsten Schritt folgende QSM668SR-EM 4+64GB auf dem SC668S-EM basiert und damit die zellulare LTE-Cat-4-Ausführung innerhalb derselben Familie adressiert. Für Projekte ohne Mobilfunkanforderung ist die WF-Version damit die fokussiertere Plattform.
Breite Schnittstellenbasis für produktnahe Integration
Die QSM668SR-Plattform integriert eine breite Peripherie- und Multimedia-Basis mit USB, Ethernet, RS232, RS485, CAN, HDMI, MIPI CSI, SIM und SD. Zusätzlich nennt die zugrunde liegende SC668S-Serie Kamera-, Touch-, UART-, I2C-, I2S- und SPI-Anbindung. Damit eignet sich das Board für Entwicklungsaufgaben, in denen Display, Sensorik, Kommunikation und Steuerung auf einer Anwendungsplattform zusammenlaufen sollen.
Geeignet für IoT, Robotics und smarte Embedded-Systeme
Die Plattform ist auf Einsatzfelder wie intelligente Roboter, IoT-Gateways, Smart Home, Industriegeräte, Smart Commercial Displays, Smart Cash Registers, Vending Machines und weitere M2M- sowie Edge-Designs ausgerichtet. Durch die Unterstützung von Android, Linux und Ubuntu lässt sich das Board flexibel in unterschiedliche Software-Stacks einordnen.
Für Projektanfragen und die Auswahl zwischen QSM668SR-WF und QSM668SR-EM nutzen Sie bitte unsere Kontaktseite, rufen Sie uns unter 089 895050 an oder schreiben Sie an store-ate@atxx.de.
Technische Spezifikationen
- Produkt: SBC QSM-board QSM668SR-WF 4+64GB
- MPN: QSM668SRWF-4U64-AAPCB
- Hersteller: Quectel
- Familie / Serie: QSM668SR
- Board-Typ: SBC QSM-board
- Basismodul: SC668S-WF smart module
- Chip / Plattform: Qualcomm QCM6125
- CPU: 4 × Kryo Gold 260 @ 2.0 GHz + 4 × Kryo Silver 260 @ 1.8 GHz
- GPU: Adreno 610 @ 950 MHz
- NPU: 1.1 TOPS
- Speicher: 4 GB
- Storage: 64 GB
- Konnektivität WF-Variante: Wi-Fi und Bluetooth
- Betriebssysteme: Android, Linux, Ubuntu
- Schnittstellen laut Plattform: USB, Ethernet, RS232, RS485, CAN, HDMI, MIPI CSI, SIM, SD
- Zusätzliche Schnittstellen laut SC668S-Serie: Camera, Touch Panel, UART, I2C, I2S, SPI
- Display-Unterstützung: MIPI DSI bis 1920 × 1200 @ 60 fps oder 1080 × 2520 @ 60 fps
- Kamera-Unterstützung: Bis zu 6 Kameras, 2 gleichzeitig nutzbar
- Video: 4K Recording und Playback @ 30 fps
- GNSS: Multi-constellation GNSS verfügbar in der SC668S-Serie
- Besonderheiten: Self-start, Wake-on-LAN, Watchdog, ultra-low power consumption
- Abgrenzung zur nächsten Variante: QSM668SR-EM basiert auf SC668S-EM und adressiert die LTE-Cat-4-Ausführung
Passende Anwendungsbereiche
- IoT-Gateways und Edge-Devices
- Intelligente Robotik- und HMI-Plattformen
- Smart Home und Smart Hardware
- Industrie-Terminals und Embedded-Displays
- Smart Cash Registers und POS-nahe Systeme
- Vending Machines, Logistiksysteme und Informationserfassung
Technische Spezifikationen
- Produkt: SBC QSM-board QSM668SR-WF 4+64GB
- MPN: QSM668SRWF-4U64-AAPCB
- Hersteller: Quectel
- Familie / Serie: QSM668SR
- Board-Typ: SBC QSM-board
- Basismodul: SC668S-WF smart module
- Chip / Plattform: Qualcomm QCM6125
- CPU: 4 × Kryo Gold 260 @ 2.0 GHz + 4 × Kryo Silver 260 @ 1.8 GHz
- GPU: Adreno 610 @ 950 MHz
- NPU: 1.1 TOPS
- Speicher: 4 GB
- Storage: 64 GB
- Konnektivität WF-Variante: Wi-Fi und Bluetooth
- Betriebssysteme: Android, Linux, Ubuntu
- Schnittstellen laut Plattform: USB, Ethernet, RS232, RS485, CAN, HDMI, MIPI CSI, SIM, SD
- Zusätzliche Schnittstellen laut SC668S-Serie: Camera, Touch Panel, UART, I2C, I2S, SPI
- Display-Unterstützung: MIPI DSI bis 1920 × 1200 @ 60 fps oder 1080 × 2520 @ 60 fps
- Kamera-Unterstützung: Bis zu 6 Kameras, 2 gleichzeitig nutzbar
- Video: 4K Recording und Playback @ 30 fps
- GNSS: Multi-constellation GNSS verfügbar in der SC668S-Serie
- Besonderheiten: Self-start, Wake-on-LAN, Watchdog, ultra-low power consumption
- Abgrenzung zur nächsten Variante: QSM668SR-EM basiert auf SC668S-EM und adressiert die LTE-Cat-4-Ausführung
FAQ
FAQ
Was ist das SBC QSM-board QSM668SR-WF 4+64GB?
Das SBC QSM-board QSM668SR-WF 4+64GB ist ein SBC QSM-Board auf Basis des SC668S-WF Smart Moduls und der QCM6125-Plattform. Es verbindet Applikationsprozessor, Multimedia-Fähigkeit und lokale Funkanbindung in einem kompakten Embedded-Format.
Welche Konnektivität bietet die WF-Variante?
Die WF-Variante ist innerhalb der Serie die Ausführung für Wi-Fi und Bluetooth. Sie ist damit für Designs gedacht, in denen lokale drahtlose Anbindung benötigt wird, aber keine zellulare LTE-Funktion im Vordergrund steht.
Worin unterscheidet sich das QSM668SR-WF vom nachfolgenden QSM668SR-EM?
Das QSM668SR-WF basiert auf dem SC668S-WF und fokussiert Wi-Fi/Bluetooth. Das QSM668SR-EM basiert auf dem SC668S-EM und ist innerhalb der Produktfamilie die LTE-Cat-4-Variante. Für Projekte mit Mobilfunkbedarf ist daher die EM-Version die passendere Ausführung.
Welche Prozessor- und Grafikbasis nutzt das Board?
Die Plattform nutzt den Qualcomm QCM6125 mit Octa-Core Kryo 260, Adreno 610 GPU und einer 1.1 TOPS NPU. Dadurch eignet sich das Board für Multimedia-, HMI- und Edge-AI-nahe Embedded-Anwendungen.
Welche Betriebssysteme werden unterstützt?
Für die QSM668SR-Plattform werden Android, Linux und Ubuntu genannt. Dadurch lässt sich das Board flexibel in unterschiedliche Embedded-Software-Stacks integrieren.
Für welche Projekte ist das SBC QSM-board QSM668SR-WF 4+64GB besonders geeignet?
Besonders geeignet ist das Board für IoT-Gateways, Robotik, Smart Home, Industrie-HMIs, Smart Displays, POS-nahe Systeme sowie weitere Embedded-Designs mit lokaler Wireless-Konnektivität und Multimedia-Anforderungen.
