Produktbeschreibung

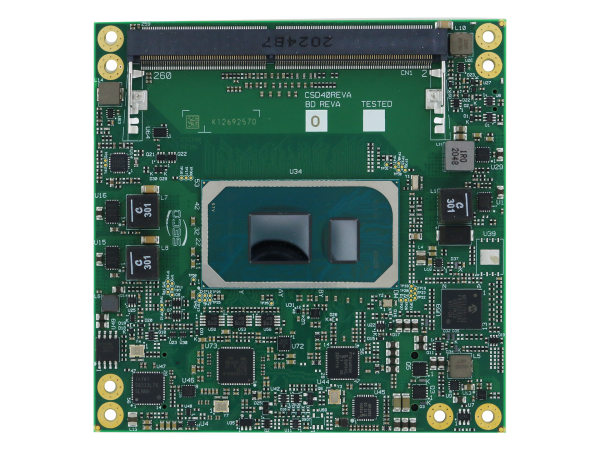

Das SOM-COMe-CT6-TGL-U in der Variante MD40-5000-2120-I1 ist ein COM Express Rel. 3.0 Compact Type 6 Computer-on-Module von Seco mit Intel Core i5-1145GRE Prozessor (Quad Core, 2,6 GHz, bis 4,1 GHz Turbo Boost, 28 W TDP / 12 W cTDP, mit IBECC), LVDS-Schnittstelle, 4-Pin-Lüftersteuerung, TPM 2.0 und Industrietemperaturbereich.
SOM-COMe-CT6-TGL-U im Überblick
Das Modul gehört zur CALYPSO-Serie (Basiscode D40) und basiert auf der 11. Generation Intel Core Prozessoren (ehemals Tiger Lake UP3). Die hier beschriebene Variante MD40-5000-2120-I1 kombiniert den Intel Core i5-1145GRE mit LVDS-Display-Interface, aktiver 4-Pin-Lüftersteuerung und TPM 2.0 für den industriellen Temperaturbereich.
Konfiguration & Merkmale
- CPU: Intel Core i5-1145GRE, Quad Core @ 2,6 GHz (Turbo bis 4,1 GHz), 8 MB Cache, 28 W TDP / 12 W cTDP, mit IBECC und Hyperthreading – Industrial
- Grafik: Intel Iris Xe Graphics, bis zu 96 Execution Units, bis zu 4 unabhängige Displays
- Speicher: 2x DDR4-SO-DIMM-Slots, DDR4-3200, bis zu 64 GB, IBECC-Module nur mit Industrial-SoCs unterstützt
- Display-Schnittstellen: bis zu 3x Digital Display Interfaces (DP 1.2, eDP 1.4, HDMI 1.4, DVI), 1x eDP 1.4 oder Single-/Dual-Channel-LVDS, 1x VGA
- Massenspeicher: 2x SATA Rev. 3, 2x PCIe x4 für M.2-NVMe-Laufwerke
- Netzwerk: 1x Gigabit Ethernet (Intel I225)
- Formfaktor: 95 x 95 mm, COM Express Compact Type 6 Pinout; Betriebstemperatur laut Hersteller -40 °C bis +85 °C (Industrial) für diese Variante
Typische Einsatzbereiche
COM-Express-Module dieser Leistungsklasse werden unter anderem in der industriellen Bildverarbeitung und Edge-KI sowie in weiteren System-on-Modules (SOM/CoM)-Anwendungen eingesetzt, in denen Rechenleistung, Grafikleistung und Industrietauglichkeit gefordert sind.
Hinweis für die Beschaffung
Atlantik Elektronik unterstützt als Design-in-Partner bei Auswahl, Musterbeschaffung und Integration von Seco-COM-Express-Modulen in kundenspezifische Trägerplatinen-Designs. Für Projektpreise, Verfügbarkeit und technische Details zum Design-in kontaktieren Sie unser Team.
