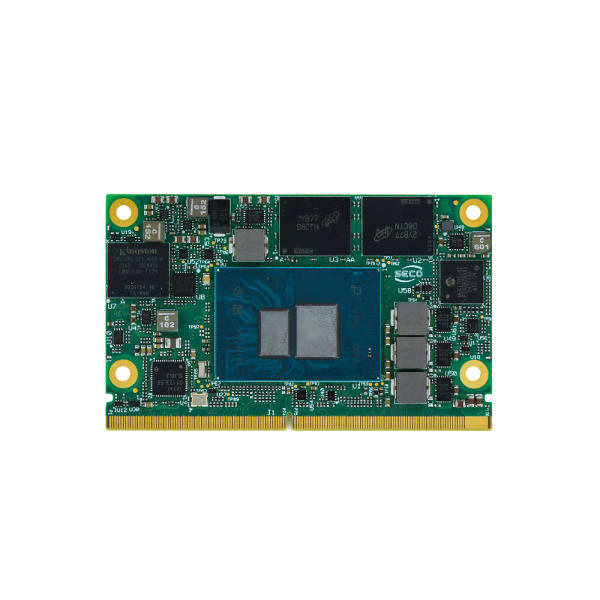

SOM-SMARC-ADL-N System-on-Module – Seco RE08-4231-1121-C3

Das Seco SOM-SMARC-ADL-N mit der Herstellerbezeichnung RE08-4231-1121-C3 ist ein SMARC®-2.1-konformes System-on-Module mit Intel® Processor N50, 4 GB LPDDR5-Arbeitsspeicher, 32 GB eMMC und einem Gigabit-Ethernet-Port.

SOM-SMARC-ADL-N im Überblick

Die SOM-SMARC-ADL-N-Serie basiert auf Intel-Prozessoren der Alder-Lake-N-Generation. Der Hersteller beschreibt das Modul als

Die vorliegende Variante nutzt dabei den Intel® Processor N50 mit

Konfiguration & Merkmale

• Prozessor: Intel® Processor N50, 2 Kerne, 1,0 GHz (bis 3,4 GHz Turbo), 6 W TDP
• Arbeitsspeicher: 4 GB LPDDR5-4800 soldered down mit IBECC; Massenspeicher: 32 GB eMMC 5.1
• Video: eDP 1.3 sowie 2x DP++ (DisplayPort 1.4 / HDMI® 2.1), Auflösung bis 4096 x 2160 @60 Hz
• Netzwerk: 1x Gigabit-Ethernet über Intel® i225-Controller, Variante ohne SERDES
• PCIe: 4x PCIe-Gen3-Lanes, konfigurierbar als 4x1 oder 1x2 + 2x1 Lanes
• Sicherheit: TPM SLB 9670 (Q2.0); Schnittstellen: 1x General-Purpose-SPI (SPI1)
• Formfaktor SMARC 2.1, Abmessungen 50 x 82 mm, Betriebstemperatur 0 °C bis +60 °C (kommerzielle Version)

Typische Einsatzbereiche

Laut Hersteller eignet sich die SOM-SMARC-ADL-N-Modulfamilie unter anderem für Digital Signage, industrielle Automatisierung sowie Safety- und Surveillance-Anwendungen. Passende Produkte finden sich in der Kategorie System-on-Modules (SOM/CoM) sowie im Lösungsbereich Industrielle Bildverarbeitung & Edge-KI.

Hinweis für die Entwicklung

Die RE08-4231-1121-C3-Variante unterscheidet sich von anderen SOM-SMARC-ADL-N-Ausprägungen (z. B. mit Intel® Core™ i3-N305 oder zweitem Gigabit-Ethernet-Port) in Prozessor, Speicherausbau und Schnittstellenbestückung; Details zu Werksoptionen wie SERDES oder LVDS liefert das Datenblatt des Herstellers. Für Design-in-Fragen, Musteranfragen und Beschaffung steht das Team über den Kontakt von Atlantik Elektronik zur Verfügung.
