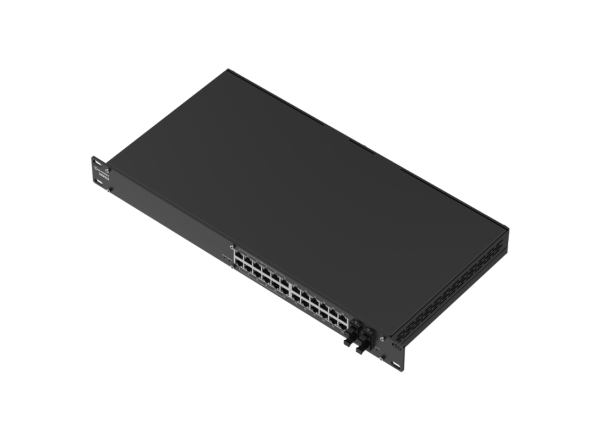

SWM280 – Managed PoE+ Switch

Managed PoE+ Switch für verteilte Geräteversorgung

Der Teltonika SWM280 ist ein Managed PoE+ Switch für Netzwerke, in denen Datenkommunikation und Stromversorgung gezielt über Ethernet zusammengeführt werden sollen. Mit 24 Gigabit-RJ45-Ports, davon 12 PoE+-fähigen Ports, sowie 4 SFP-Ports richtet sich das Gerät an leistungsfähige industrielle Netzwerke, technische Infrastrukturen und größere Installationen mit zentraler Portdichte.

12 PoE+ Ports für flexible Endgeräteversorgung

Die PoE+-Funktion steht auf den Ports 1 bis 12 zur Verfügung und liefert bis zu 30 W pro Port. Das gesamte PoE-Budget beträgt 300 W. Damit eignet sich der Switch für Installationen, in denen PoE-fähige Endgeräte wie Access Points, Kameras, Gateways oder andere Netzwerkkomponenten direkt über die Switch-Infrastruktur versorgt werden sollen.

SFP-Uplinks und Segmentierung für strukturierte Netzwerke

Zusätzlich zu den RJ45-Ports stehen vier SFP-Ports für Glasfaser-Uplinks oder Backbone-Anbindungen zur Verfügung. Auf Netzwerkebene kombiniert der SWM280 L2+- und L3-Funktionen wie VLAN, STP/RSTP, LACP, IGMP Snooping, QoS, Bandbreitenkontrolle sowie statisches IPv4- und IPv6-Routing. Dynamische Routingprotokolle wie BGP, OSPF v2, RIP v1/v2 und EIGRP erweitern die Einsatzmöglichkeiten in segmentierten und kontrollierten Netzwerken.

Für industrielle und gemischte Netzwerke ausgelegt

Der SWM280 unterstützt Profinet, MRP und EtherNet/IP und ist damit für Umgebungen geeignet, in denen industrielle Kommunikation und klassische IT-Infrastruktur zusammengeführt werden. Je nach Bestellcode ist zusätzlich eine Version mit Profinet Class B Conformance verfügbar.

Rack-Montage und zentrales Management

Das Gerät arbeitet mit SwmOS und unterstützt Web UI, FOTA, RMS sowie Konfigurationsprofile und Backups. Zwei Jahre RMS Management sind im Produktumfang enthalten. Das 19-Zoll-Rackformat mit eloxiertem Aluminiumgehäuse ist für den Einbau in zentrale Netzwerkschränke und technische Verteilungen ausgelegt.


Passende Anwendungsbereiche

• Industrielle Netzwerke mit kombinierter Daten- und Stromverteilung über 12 PoE+ Ports.
• Technische Infrastrukturen mit Glasfaser-Uplinks über 4 SFP-Ports.
• Segmentierte Netzwerke mit VLAN, QoS, statischem Routing und dynamischen Routingprotokollen.
• Gemischte Industrie- und IT-Umgebungen mit Profinet-, MRP- und EtherNet/IP-Anforderungen.
• Rack-basierte Netzwerkinstallationen in Technikräumen und zentralen Verteilungen.
• PoE-gestützte Netzwerke mit zentralem RMS-basiertem Fernmanagement.

Technische Spezifikationen

• Hersteller: Teltonika Networks
• Produkt: SWM280
• Produkttyp: PoE+ managed switch
• Ethernet-Ports: 24x RJ45, 10/100/1000 Mbps
• SFP-Ports: 4x SFP
• PoE+ Ports: Ports 1-12
• PoE-Standards: IEEE 802.3af (PoE, Type 1), IEEE 802.3at (PoE+, Type 2), Alternative A
• Max. PoE-Leistung pro Port: 30 W
• Gesamt-PoE-Budget: 300 W
• IEEE 802.3 Standards: 802.3i, 802.3u, 802.3ab, 802.3x, 802.3az
• Netzwerkmanagement: 802.1p class of service, 802.1x port-based network access control, 802.1Q VLAN
• Routing: BGP, OSPF v2, RIP v1/v2, EIGRP
• L3-Funktionen: Static IPv4 routing, static IPv6 routing, DHCPv6 client, static IPv6 address
• L2-Funktionen: Loop protection, forwarding table, VLAN, STP/RSTP
• Port Aggregation: 802.3ad (LACP)
• MRP: MRP client role, MRP manager role
• DHCP: DHCP server, DHCP client, DHCP static leases mit MAC-Wildcards
• Multicast: IGMP snooping, multicast querier support
• QoS: port priority, DSCP priority, 802.1p priority, TOS
• Scheduling: SP / WFQ / WRR
• Bandwidth Control: rate limiting, storm control
• Traffic Shaper: port-based shaping
• Diagnostics: cable diagnostic, ping, traceroute, nslookup
• Ping reboot: Neustart von PoE auf einem bestimmten Port möglich
• Industrielle Protokolle: Profinet, EtherNet/IP, SNMP v2/v3, LLDP
• Profinet: Profinet Class B conformance optional per Bestellcode
• Sicherheit: PAM, preshared key, Radius, TACACS+, IP- und Login-Blockierung, VLAN, 802.1x, MAC Filtering
• API: Teltonika Networks Web API (beta)
• Betriebssystem: SwmOS (OpenWrt-basiert)
• CPU: Realtek, single core, 500 MHz, MIPS-4KEc
• RAM: 128 MB DDR3
• Flash: 16 MB serial flash
• Switching-Bandbreite: 56 Gbps non-blocking
• Forwarding Rate: 83.33 Mpps
• Packet Buffer: 512 KB
• MAC Address Table: 8K entries
• Jumbo Frames: bis 10000 bytes
• Management: Web UI, FOTA, RMS, Konfigurationsprofile, Backup, Factory Reset
• RMS: 2 Jahre RMS Management enthalten
• Stromanschluss: C14 connector
• Eingangsspannung: 100-240 VAC, 50/60 Hz
• Leistungsaufnahme: Idle 7,5 W / Max 325 W / PoE Max 300 W
• Status-LEDs: 1x Power LED, 48x ETH status LEDs, 1x Status LED, 4x SFP status LEDs
• Sonstige Schnittstellen: 1x grounding screw, software reset button
• Gehäuse: eloxiertes Aluminiumgehäuse
• Abmessungen: 483 x 44 x 234 mm
• Gewicht: 1842 g
• Montage: rack mounting kit
• Betriebstemperatur: 0 °C bis 50 °C
• Luftfeuchtigkeit: 10 % bis 90 % nicht kondensierend
• Schutzart: IP30
• Zulassungen: CE, UKCA, CB, RCM, FCC, IC
• Verfügbare Versionen: Standard ohne Profinet Class B Conformance oder Version mit Profinet Class B Conformance
• Lieferumfang Standardpaket: SWM280, Quick Start Guide
• HS Code: 851762
• HTS: 8517.62.00
