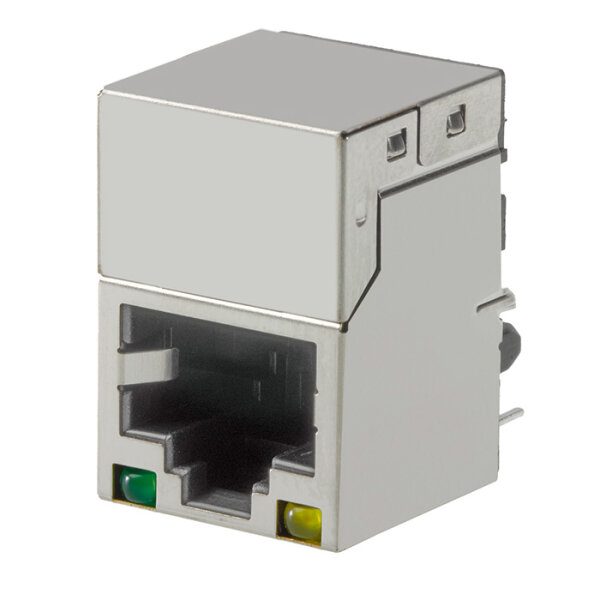

Produktbeschreibung
Die RJ45 MagJack® ICMs mit einem Port der Vertical Mount-Serie von Bel Magnetic Solution bieten 10/100BASE-T bis 10GBASE-T Ethernet-Leistung in der gleichen mechanischen Ausführung und mit der gleichen Grundfläche wie vorhandene passive vertikale Steckverbinder. Diese ICMs richten sich an Kunden, die nicht-traditionelle Anwendungen für die Leiterplattenmontage haben, bei denen ein standardmäßiger rechtwinkliger ICM nicht passt. Sie können 60 W PoE implementieren, um die Leistung ihres Produkts im Vergleich zu jeder bestehenden Anwendung zu verdoppeln, und gleichzeitig die Geschwindigkeit im Vergleich zu Standard-Gigabit-Ethernet um das Zehnfache zu erhöhen. Die ICMs der Vertical Mount-Serie sind abwärtskompatibel zu bestehenden Ethernet-Netzwerken und mit allen wichtigen 1GBASE-T bis 10GBASE-T PHYs kompatibel, einschließlich der neuesten Current-Mode- und Voltage-Mode-Chips. Zu den geeigneten Anwendungen gehören Einplatinen-Motherboards, Industrie-PCs, Drucker, Tochterkarten, Industriesteuerungen und alle Anwendungen, die einen vertikal montierten Ethernet-Anschluss erfordern und bei denen der Platz auf der Platine begrenzt ist. Die 60-W-Produkte sind ideal für 5G-Mobilfunk- und Wireless-Access-Point-Anwendungen der nächsten Generation.
Merkmale und Vorteile Anwendungen
- Vertikale Montagekonfiguration
- Verfügbar mit POE-Kompatibilität
- Kann bei nicht-traditionellen PCB-Montageanwendungen verwendet werden
- Aufwärtskompatibel zu 2,5G, 5G und 10G
- Enthält Optionen für zwei LEDs – gelb, grün, orange oder zweifarbig
- Einzelport-Konfiguration für 10/100BASE-T, 1GBASE-T, 2.5BASE-T und 10GBASE-T Ethernet
- Gleiche mechanische Ausführung und Grundfläche wie bei vorhandenen passiven Steckverbindern für vertikale Montage
- Verfügbare Schaltkreisoptionen: 10/100BASE-T, 1GBASE-T, 2.5BASE-T und 10GBASE-T
- Kann in PoE-Produkten der nächsten Generation verwendet werden, bei denen eine Leistung von 30 W nicht ausreicht
Anwendungen
- Einplatinen-Motherboards
- Industriesteuerungen
- Industrie-PCs
- Tochterkarten
- Drucker
Spezifikationen
| Marke | Bel Magnetics |
| Portkonfiguration | Vertikal |
| Anzahl von Ports | 1X1 |
| Geschwindigkeit | 1000BASE-T |
| LED | Ja |
| LED-Typ | Y/G |
| Höhenprofil | Standard |
| Betriebstemperatur (°C) | 0 bis 70 |
| EMI-Tabs | Nein |
| PoE Nennklasse | N. v. |
| Befestigungsart | T/H |
