Qualcomm

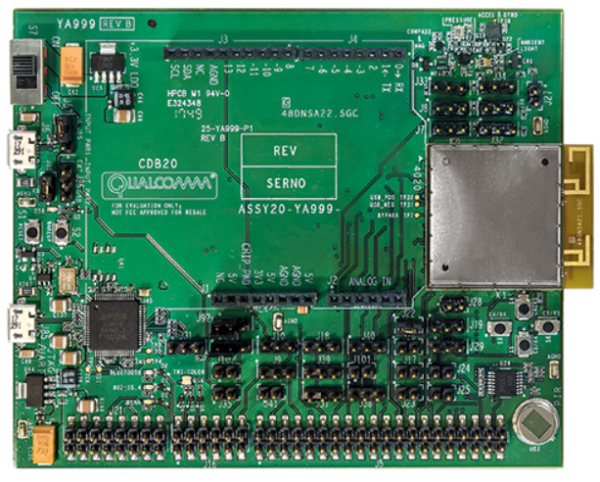

Qualcomm QCA4020 Development Kit

HAN: 65-YA999-3 Artikelnummer: ATE101997

Das QCA4020 Entwicklungs-Kit unterstützt Entwickler bei der schnellen Realisierung von IoT-Lösungen mit Bluetooth 5, Dualband-WLAN und 802.15.4. Ideal für Smart Cities, Hausautomatisierung und vernetzte Geräte.

63,75 €

zzgl. 19% USt. , zzgl.

Lieferzeit auf Anfrage

Muster anfragen Projektpreis anfragen

FAE-Support inklusive (B2B-Projekte) Rechnung, PayPal & Vorkasse

Produktbeschreibung

Das QCA4020 Entwicklungskit wurde entwickelt, um Entwicklern und Geräteherstellern die Schaffung innovativer IoT-Produkte zu ermöglichen, die nahtlos mit einer Vielzahl anderer Geräte und Cloud-Ökosysteme zusammenarbeiten. Das Kit eignet sich ideal für IoT-Anwendungen wie intelligente Städte, Spielzeuge, Haussteuerung und -automatisierung, Haushaltsgeräte, Netzwerke sowie Unterhaltungselektronik im Heimgebrauch.

QCA4020 Tri-Mode-SoC mit integrierter Unterstützung für Bluetooth 5, Dualband-WLAN und 802.15.4
Integrierter FTDI2232-Chip für 4-Draht-JTAG-Debugging
Unterstützung verschiedener kommerzieller und kostenloser IDEs für JTAG-Debugging und Softwareentwicklung
Arduino-kompatibler Anschluss zum Erweitern des Kits und Anbinden zusätzlicher Shields
Offene Schaltpläne und Layoutdateien
Eclipse-basierte IDE für schrittweises JTAG-Debugging
UART-AT-Befehle zur Verbindung des QCA4020 mit MCU/CPU
Acht integrierte Sensoren und Aktoren
Bereits integrierte Treiber für Sensoren in Demo-Anwendungen
Diverse Schnittstellen und Testpunkte für Strommessung, Batteriedirektanschluss, Boot-Konfiguration und andere Messungen

Spezifikation

Module Size	28.57 x 33.5 mm 124-pin
WLAN Tx/Rx	Integrated WLAN PA and LNA with 17dBm Pout and dedicated WLAN antenna
Bluetooth LE & 802.15.4 Tx	Shared PA between 15.4 and Bluetooth LE for transmit 17 dBm Pout for 15.4 and 7 dBm Pout for Bluetooth LE
Bluetooth LE & 802.15.4 Rx	Concurrent 15.4 and Bluetooth LE Rx Shared antenna between 15.4 and Bluetooth LE
Voltage	3.3V supply voltage
Application I/O	SPI master/slave, 8-channel PWM, SDIO master/slave, HSUART, I2C, 12-bit/8-channel 1-MSPS ADC, 4-wire JTAG debugging Extra GPIOs for application-specific use
Interfaces	SDIO/SPI/UART interfaces to connect to external MCU/CPU interface
Testing	USB interface for RF testing, factory automation
