Produktbeschreibung

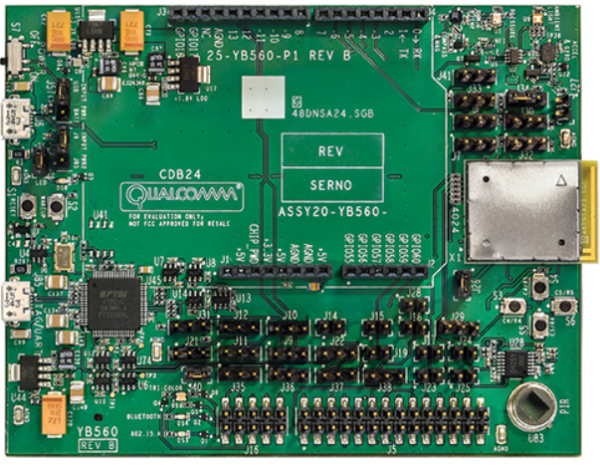

Das QCA4024 Produkt-Entwicklungskit wurde entwickelt, um Entwicklern und Geräteherstellern die Schaffung innovativer IoT-Produkte zu ermöglichen, die mit einer Vielzahl von Geräten und Cloud-Ökosystemen nahtlos zusammenarbeiten. Das Kit eignet sich ideal für IoT-Anwendungen wie Smart Cities, Spielzeug, Haussteuerung und -automatisierung, Haushaltsgeräte, Netzwerke und Unterhaltungselektronik.
Merkmale
QCA4024 Dual-Mode-SoC mit integrierten Bluetooth 5- und 802.15.4-Funktechnologien
Integrierter FTDI2232-Chip für 4-Draht-JTAG-Debugging
Unterstützung für verschiedene kommerzielle und kostenlose IDEs für JTAG-Debugging und Softwareentwicklung
Arduino-kompatibler Anschluss zur Erweiterung des Kits mit Shields
Offen zugängliche Schaltpläne und Layoutdateien
Eclipse-IDE-Unterstützung für schrittweises JTAG-Debugging
UART-AT-Kommandos zur Anbindung des QCA4024 an MCU/CPU
Acht integrierte Sensoren und Aktoren
Verschiedene Schnittstellen und Testpunkte für Strommessungen, Batteriedirektanschluss, Boot-Konfiguration und weitere Messungen
Vorinstallierte Treiber für Sensoren in Demo-Anwendungen
Planung für FCC/CE-Vorzertifizierung
Spezifikation
Module Size |
19.4 x 25 mm 59-pin |
|---|---|
WLAN Tx/Rx |
Shared PA between 15.4 and Bluetooth LE for transmit 17dBm Pout for 15.4 and 7 dBm Pout for Bluetooth LE |
Bluetooth LE & 802.15.4 Tx |
Concurrent 15.4 and Bluetooth LE Rx Shared antenna between 15.4 and Bluetooth LE |
Bluetooth LE & 802.15.4 Rx |
Concurrent 15.4 and Bluetooth LE Rx |
Voltage |
3.3V supply voltage |
Application I/O |
SPI master/slave, 6-channel PWM, SDIO master/slave, |
Interfaces |
SDIO/SPI/UART interfaces to connect to external MCU/CPU interface |
Testing |
USB interface for RF testing, factory automation |
