Produktbeschreibung

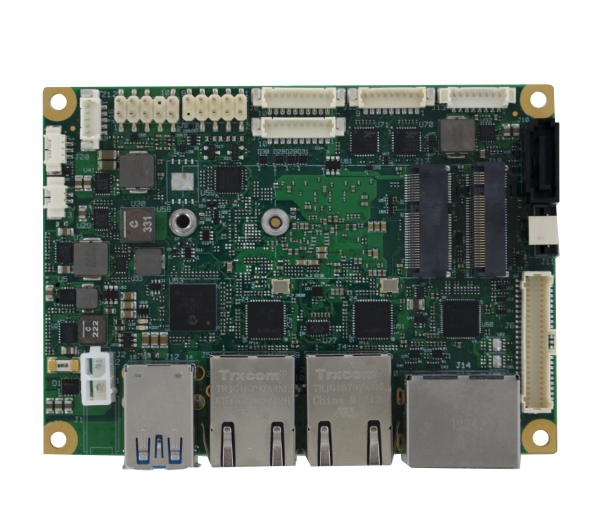

Das SBC-pITX-EHL ist ein Pico-ITX Single Board Computer von Seco mit der offiziellen Herstellerbezeichnung SD63-5421-1111-I4, bestückt mit einem Intel Atom x6211E Dual-Core-Prozessor, 4 GB LPDDR4-Arbeitsspeicher und 32 GB eMMC-Flash-Speicher in industrieller Ausführung.
SBC-pITX-EHL im Überblick
Das SBC-pITX-EHL ist ein Pico-ITX SBC mit der Intel Atom X6000E-Serie sowie Intel Pentium- und Celeron-N- und J-Serie-SoCs (Codename Elkhart Lake), intern unter der Produktfamilie ICARUS / D63 geführt. Die konkrete Variante SD63-5421-1111-I4 ist mit dem Intel Atom x6211E Dual-Core-Prozessor @1,3 GHz (3 GHz Turbo), 6 W TDP mit IBECC und IHS in der Industrial-Ausführung bestückt, verfügt über 4 GB fest verlötetem LPDDR4-3200-Speicher und 32 GB eMMC 5.1 Flash-Speicher on-board. Das Board ist für Functional-Safety-Anwendungen (FuSa) optimiert und bietet Flexibilität, Zuverlässigkeit und Sicherheit für ein breites Anwendungsspektrum über verschiedene Branchen hinweg.
Konfiguration & Merkmale
- Prozessor: Intel Atom x6211E Dual-Core @1,3 GHz (3 GHz Turbo), 6 W TDP, mit IBECC und integriertem Heat Spreader, Industrial-Variante
- Speicher: 4 GB fest verlötetes LPDDR4-3200 mit IBECC-Unterstützung
- Massenspeicher: 32 GB eMMC 5.1 fest verlötet, zusätzlicher M.2-Slot (Socket 2, Key B, 2242/3042) sowie 1x SATA-Gen3-Anschluss
- Grafik: Integrierte Intel Gen11 UHD Grafik mit bis zu 32 Execution Units, Video-Schnittstellen über 2x DisplayPort 1.4 (Dual DP++) sowie LVDS (Single-/Dual-Channel, 18/24 Bit), Auflösung bis 4096 x 2160 @60Hz
- Konnektivität: 2x Gigabit-Ethernet mit Precision Time Protocol IEEE 1588, M.2-Slots für WWAN und WLAN sowie ein Dual-SuperSpeed-USB-10-Gbps-Standard-A-Anschluss
- Weitere Schnittstellen: 2x RS-232/RS-422/RS-485 UARTs, 8x GPIOs, I2C- und SPI-Anschlüsse, 2x CAN-Bus, Lüfteranschluss sowie TPM 2.0 on-board
- Betriebstemperatur: -40 °C bis +85 °C in der Industrial-Version, gemessen am Seco-Standard-Heatspreader
Laut Herstellerliste ist diese Variante mit vertikalem MiniFit-Stromstecker, 5-V-LCD-Versorgungsspannung und ohne On-Board-Audio ausgeführt; die allgemeine Serienbeschreibung des Datenblatts nennt für die D63-Familie zusätzlich einen HD-Audio-Codec (Cirrus Logic CS4207), der bei dieser konkreten Bestellvariante laut Herstellerliste entfällt.
Typische Einsatzbereiche
Das kompakte Pico-ITX-Format eignet sich für platzsparende Embedded-Designs in der Single-Board-Computer-Kategorie von ATE, etwa für Edge-Computing-Anwendungen in der industriellen Bildverarbeitung und Edge-KI.
Hinweis für die Entwicklung
Das Board unterstützt Microsoft Windows 10 IoT Enterprise, Linux und Yocto als Betriebssysteme und ist laut Hersteller in das Clea-OS-Software-Framework für OTA-Updates und Geräteverwaltung integrierbar. Für projektspezifische Details zu Konnektoren, Pinbelegung und Variantenverfügbarkeit kontaktieren Sie unser Vertriebsteam für Design-In-Beratung und Musteranfragen.
