Produktbeschreibung

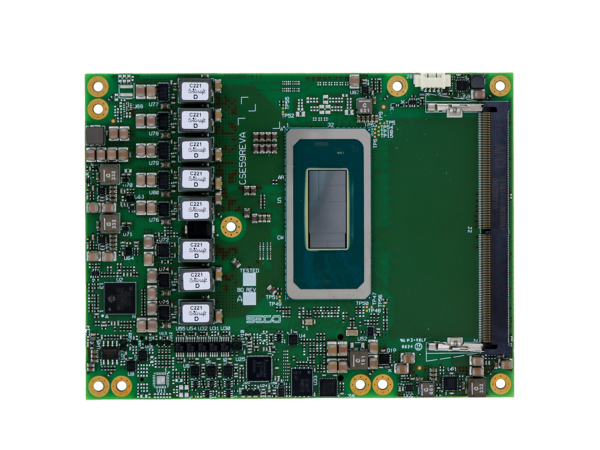

Das SOM-COMe-BT6-MTL ist ein COM-Express®-3.1-Type-6-Basic-Modul von Seco mit Intel-Core-Ultra-Prozessoren (Codename Meteor Lake -H und -U); die hier gelistete Variante Seco EE59-6020-2121-C1_50 ist laut offizieller Herstellerliste mit Intel Core Ultra 5 135H, einer PCIe-SSD mit 256 GB, LVDS-Display-Schnittstelle, CSI-Kameraanschluss, TPM 2.0 und eSPI-Bus ausgestattet und wird als Engineering Sample für die Entwicklung angeboten.
SOM-COMe-BT6-MTL im Überblick
Die Modulfamilie SOM-COMe-BT6-MTL (Produktfamilie E59) setzt auf COM Express® 3.1 Type 6 Basic Module mit Intel® Core™ Ultra Processors Family (Codename: Meteor Lake -H und -U) und bietet eine integrierte Intel® Xe LPG Grafik mit bis zu 8 Xe-Cores (128 EU) sowie Unterstützung für bis zu vier unabhängige Displays. Für die Anbindung stehen 1x NBase-T 2.5GbE, 4x USB 10Gbps, 8x Hi-Speed USB sowie bis zu 20 PCI-e-Lanes Gen4 zur Verfügung, der Arbeitsspeicher wird über zwei SO-DIMM-Steckplätze mit DDR5-5600-IBECC-Speicher bis 64 GB bereitgestellt. Das Modul misst 125 x 95 mm im COM-Express-Basic-Formfaktor mit Type-6-Pinout und ist auch in einer industriellen Temperaturvariante verfügbar, während die Standardversion für 0°C bis +60°C (kommerzielle Version) spezifiziert ist.
Konfiguration & Merkmale
- Prozessor dieser Variante laut Herstellerliste: Intel Core Ultra 5 135H (Codename Meteor Lake-H)
- Massenspeicher dieser Variante: On-Board-PCIe-SSD mit 256 GB
- Display-Schnittstelle dieser Variante: LVDS sowie CSI-Kameraanschluss (Werksoptionen der Serie)
- Sicherheitsoption: TPM 2.0 on-board
- Bus-Konfiguration: eSPI (werksseitige Alternative zu LPC)
- Netzwerk: 1x NBase-T-Ethernet-Schnittstelle mit Intel® I226-GbE-Controller, unterstützt 2,5GbE und TSN
- Serielle Schnittstellen: 2x UARTs; Stromversorgung: Haupt +8 bis +20 VDC, Auxiliary +5V_SBY/+3V_RTC
Typische Einsatzbereiche
Seco nennt für die SOM-COMe-BT6-MTL-Serie unter anderem Medizintechnik, industrielle Automation, Smart Devices und Digital Signage als Haupteinsatzfelder. Im Produktportfolio von ATE ordnet sich das Modul in die Kategorie System-on-Modules (SOM/CoM) ein; für KI-gestützte Bildverarbeitung an der Edge siehe auch die Lösungsseite Industrielle Bildverarbeitung & Edge-KI.
Hinweis für die Beschaffung
Der Hersteller führt die Variante EE59-6020-2121-C1_50 als Prototyp beziehungsweise Engineering Sample; sie ist ausschließlich für Entwicklungs- und Evaluierungszwecke vorgesehen und nicht für den Einsatz im Feld freigegeben. Restverfügbarkeit, Seriendatenblatt oder ein möglicher Nachfolger sind auf Anfrage zu klären.
Für Verfügbarkeit, Musteranfragen und Design-In-Unterstützung zu diesem Seco-Modul kontaktieren Sie Atlantik Elektronik.
