Produktbeschreibung
Der AK05611 ist ein Analog-Front-End-IC (AFE) von AKM (Asahi Kasei Microdevices) für EMG- und BioZ-Messung in Wearables. Asahi Kasei Microdevices Corporation (AKM) hat den Chip speziell für die stabile Erfassung von Oberflächen-Elektromyografie-Signalen (EMG) während Bewegung entwickelt.
AK05611 im Überblick
Der Baustein integriert die analogen Front-End-Funktionen, die für EMG-Sensorik und Bioimpedanz-Messung (BioZ) benötigt werden, in einem einzigen Chip und reduziert so die Systemkomplexität sowie den Entwicklungsaufwand. Eine integrierte Motion-Artifact-Cancellation-Funktion (MAC) nutzt BioZ-Informationen, um bewegungsbedingte Störsignale zu reduzieren und so auch bei körperlicher Aktivität stabile EMG-Messungen zu ermöglichen.
Konfiguration & Merkmale
- Einchip-Integration von EMG- und BioZ-Analog-Front-End-Funktionen
- Motion-Artifact-Cancellation (MAC) auf Basis von BioZ-Daten zur Reduzierung bewegungsbedingter Störsignale
- Steuerung wahlweise über I²C- oder SPI-Schnittstelle, bis zu 32 Kanäle über SPI für Multi-Punkt-Messsysteme
- Eingangsbezogenes Rauschen von 1,23 µVrms (EMG) bzw. 0,45 µVrms (BioZ), vergleichbar mit diskreten Instrumentenverstärker-Lösungen
- Abtastfrequenz von 0,25 bis 4 kHz

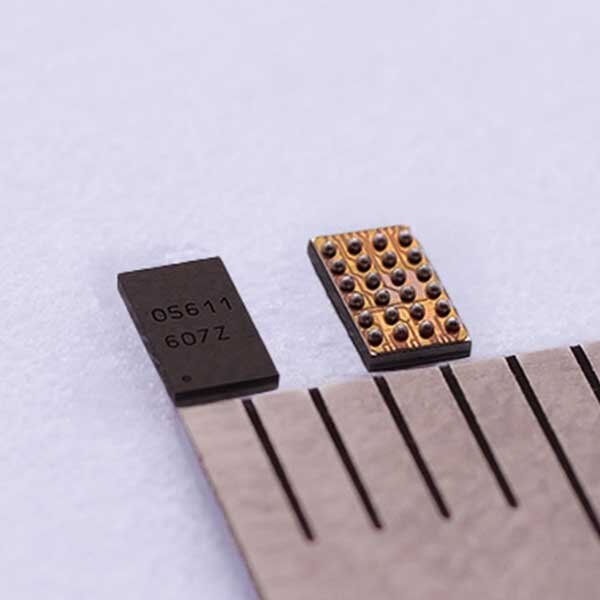

- Gehäuse: CSP mit 24 Pins, Abmessungen 1,56 × 2,71 mm
Typische Einsatzbereiche
Der AK05611 eignet sich für Wearables wie Smartwatches und AI-Glasses mit gestenbasierter Eingabe, für Aktivitäts-Monitoring sowie für Healthcare-Geräte zur Unterstützung von Frailty- und Sarkopenie-Management. Passende Bauteile und ergänzende Sensorik finden Sie in der Kategorie Sensor- & Wandler-ICs sowie unter Wearables, Smart Glasses & XR.
Hinweis für die Beschaffung
Der AK05611 befindet sich aktuell in der Musterphase; die Serienproduktion ist laut Hersteller für das dritte Quartal 2026 vorgesehen. Für Verfügbarkeit, Muster und Projektpreise wenden Sie sich bitte über unseren Kontakt zu Atlantik Elektronik an unser Team.
