Produktbeschreibung

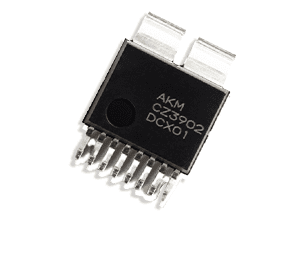

Die AKM CZ39 Series ist eine Serie kontaktloser Automotive-Stromsensor-ICs (Currentier) mit einer Ansprechzeit von 100 ns und linearen Messbereichen von ±20,9 A bis ±154,0 A, ausgelegt für den Einsatz zusammen mit SiC/GaN-Leistungshalbleitern in On-Board-Chargern, DC/DC-Wandlern und eFuse-Schaltungen.
CZ39 Series im Überblick
Die Serie nutzt einen Compound-Hall-Sensor für die kontaktlose Strommessung und erreicht durch das verwendete Package einen niedrigen Primärleiterwiderstand, wodurch sich Wärmeentwicklung und thermisches Design auch bei hoher Dauerbelastung reduzieren lassen.
Konfiguration & Merkmale
- Ansprechzeit 100 ns durch Compound-Hall-Element
- Primärleiterwiderstand (typ.) 0,3 mΩ, ausgelegt für bis zu 40 Arms Dauerstrom bei 125 °C Umgebungstemperatur
- Versorgungsspannung 5,0 V (4,5 bis 5,5 V), ratiometrischer Ausgang mit VREF-Pin
- Isolationsspannung 3,0 kVrms, Arbeitsspannung bis 1100 Vrms (verstärkte Isolierung, Verschmutzungsgrad 1), Kriech-/Luftstrecke ≥ 7,2 mm
- Betriebstemperaturbereich −40 °C bis +125 °C, AEC-Q100 qualifiziert
- Zertifiziert nach IEC/UL62368-1 und UL1577, bleifrei und halogenfrei, MSL2a
- Varianten CZ3902 bis CZ3907 mit Sensitivitäten von 100,0 bis 13,6 mV/A und linearen Messbereichen von ±20,9 A bis ±154,0 A, jeweils bipolar
Typische Einsatzbereiche
- On-Board-Charger (OBC) für Elektrofahrzeuge
- DC/DC-Wandler in EV-Antriebssträngen
- Elektronische Sicherungen (eFuse) in Hochvolt-Bordnetzen
Passende Bauteile aus diesem Bereich finden Sie in der Kategorie Sensor- & Wandler-ICs sowie im Lösungsbereich Elektromobilität & Ladeinfrastruktur.
Hinweis für die Entwicklung
Die konkrete Variante (CZ3902 bis CZ3907) richtet sich nach dem benötigten Messbereich und der Sensitivität; AKM stellt je Variante ein eigenes Datenblatt sowie ein PCB-Design-Kit mit Gerber-Daten, Footprint und 3D-Modell bereit. Der Part Status der Serie ist MP (Serienproduktion).
Für Verfügbarkeit, Musterbestellungen und Design-In-Unterstützung zur AKM CZ39 Series kontaktieren Sie unser Team.
