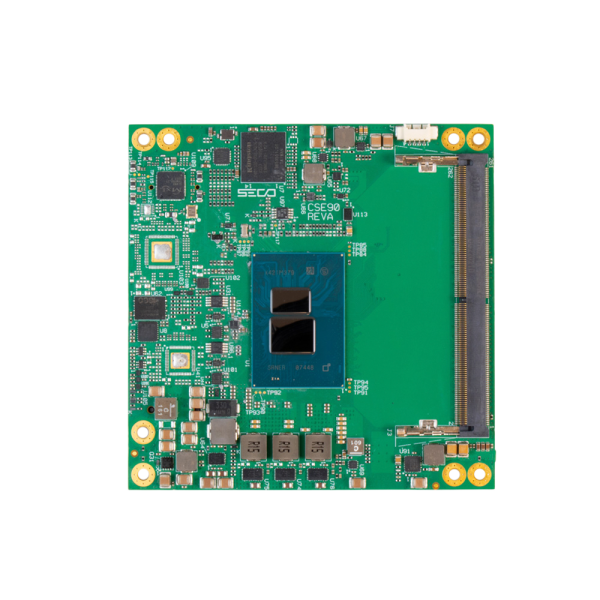

SOM-COMe-CT6-ASL COM-Express-Modul – Seco ME90-8140-2122-I1

Das SOM-COMe-CT6-ASL ist ein COM Express® Rel. 3.1 Type 6 Compact Modul von Seco mit der Hersteller-Produktnummer ME90-8140-2122-I1, bestückt mit dem Intel Atom® x7835RE Prozessor (Codename Amston Lake) für den industriellen Temperaturbereich.

SOM-COMe-CT6-ASL im Überblick

Das Modul ist ein COM Express® 3.1 Type 6 Compact Module mit Intel Atom® Prozessoren der x7000RE-Serie (Codename: Amston Lake), verfügbar in 0°C bis +60°C (Commercial) oder -40°C bis +85°C (Industrial). Die Variante ME90-8140-2122-I1 kombiniert COM Express 3.1 Amston Lake Intel® Atom x7835RE mit 2x PCIe x2 + SATA0/1, eMMC 128GB, LVDS, USB-Hub, TPM SLB 9670 Q2.0 und LPC-Bus in industrieller Ausführung.

Konfiguration & Merkmale

• Prozessor: Intel Atom® x7835RE, 8 Kerne mit 1,3 GHz (bis 3,6 GHz Turbo), 12 W TDP, mit TSN und TCC, industrielle Ausführung
• Arbeitsspeicher: 1x DDR5-4800 SO-DIMM Steckplatz mit IBECC-Unterstützung, bis zu 16 GB
• Massenspeicher: eMMC 5.1 onboard mit bis zu 128 GB, zusätzlich bis zu 2x SATA Gen3 Kanäle
• Display: 1x eDP oder Single-/Dual-Channel 18-/24-Bit LVDS-Schnittstelle (werkseitige Alternative)
• Anschlüsse: USB-Hub, bis zu 6x PCIe Gen3 Lanes, 1x NBase-T Ethernet (2,5GbE) mit TSN-Funktion
• Sicherheit: TPM SLB 9670 (TPM 2.0) onboard, LPC-Bus
• Formfaktor und Temperatur: COM Express® Compact, 95 x 95 mm, Industrial-Temperaturbereich -40°C bis +85°C

Typische Einsatzbereiche

Das Modul eignet sich für industrielle Embedded-Systeme mit langer Lebensdauer, etwa in der industriellen Bildverarbeitung und Edge-KI sowie generell im Bereich System-on-Modules (SOM/CoM).

Hinweis für die Entwicklung

Für COM-Express-Module dieser Baureihe bietet Seco Entwicklungs- und Carrierboards an; die konkrete Systemintegration (Carrier Board, Kühllösung, BIOS/Treiber) ist projektabhängig und sollte vorab mit dem Hersteller abgestimmt werden.

Für Verfügbarkeit, Musteranfragen und Design-In-Unterstützung zum SOM-COMe-CT6-ASL kontaktieren Sie Atlantik Elektronik.
